La complejidad de muchos sistemas ópticos actuales no reside tanto en la generación de luz como en su posterior manipulación. Controlar parámetros como la fase o la polarización suele exigir la incorporación de elementos adicionales —filtros, láminas retardadoras o moduladores— que incrementan el volumen, las pérdidas ópticas y la dificultad de integración.

Un nuevo estudio publicado en Optics Letters por investigadores de la University of Osaka plantea una alternativa clara: eliminar parte de ese ecosistema óptico trasladando la función directamente al emisor. El equipo liderado por Shuhei Ichikawa ha desarrollado un LED capaz de emitir luz circularmente polarizada mediante una meta-superficie nanométrica integrada, abriendo la puerta a dispositivos más compactos y potencialmente más eficientes.

Integrar la polarización en el propio emisor

La polarización circular —en la que el campo eléctrico de la luz rota helicoidalmente durante su propagación— es un requisito funcional en tecnologías como la visualización 3D, ciertos sistemas de imagen avanzada o las arquitecturas de comunicación fotónica. Sin embargo, su generación ha estado históricamente asociada a soluciones externas al emisor, lo que introduce penalizaciones tanto en eficiencia como en diseño.

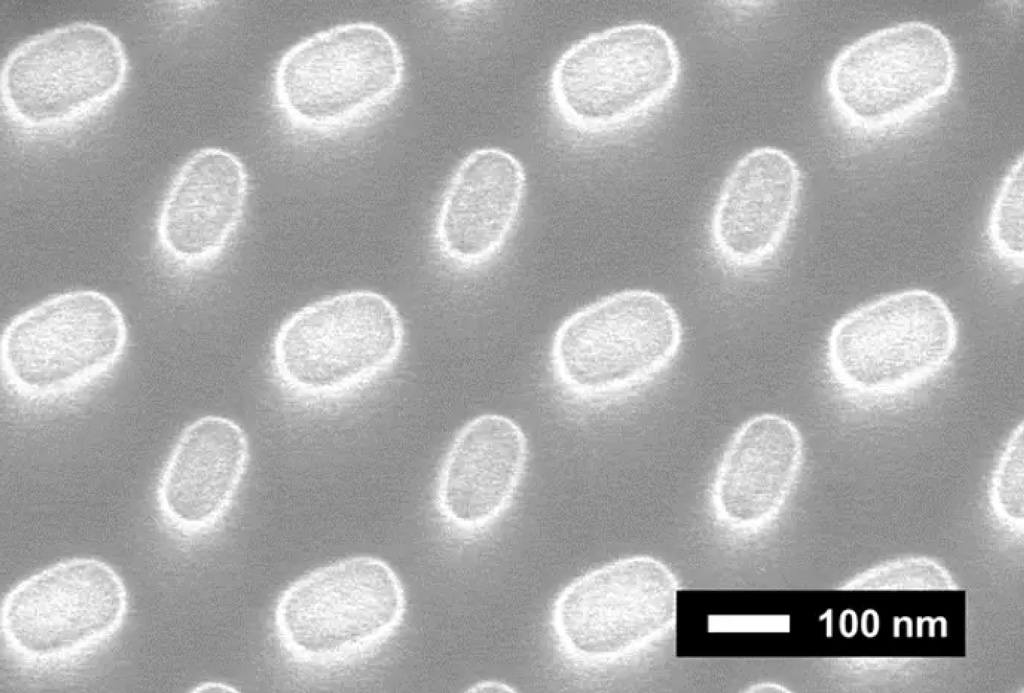

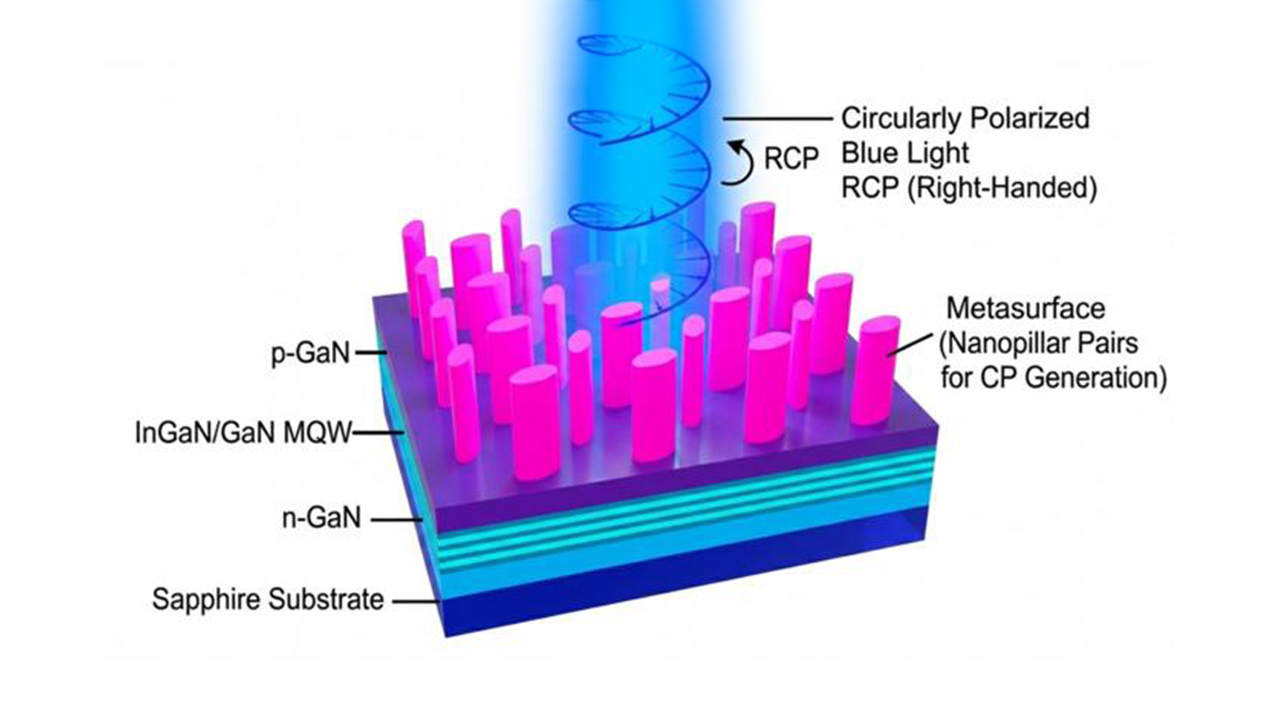

El enfoque desarrollado en Osaka parte de una idea sencilla en lo conceptual, pero exigente desde el punto de vista físico: generar directamente esa polarización en el proceso de emisión. Para lograrlo, el LED incorpora en su superficie una meta-superficie formada por nanopilares de nitruro de galio (GaN), dispuestos según un patrón cuidadosamente diseñado. Estas estructuras, de escala sublongitud de onda, actúan modulando la fase de la luz emitida, de forma que una de las componentes de polarización circular se transmite preferentemente mientras la opuesta queda suprimida.

El resultado es un dispositivo que elimina la necesidad de polarizadores y láminas retardadoras externas. Desde la perspectiva de ingeniería de sistemas, esto implica una reducción directa del número de componentes, una simplificación del ensamblaje y, sobre todo, una mejora en la integrabilidad en plataformas donde el espacio es crítico, como visores de realidad virtual o módulos fotónicos compactos.

Eficiencia, materiales y potencial de aplicación

Uno de los aspectos más relevantes del desarrollo es el equilibrio alcanzado entre eficiencia de emisión y grado de polarización, dos parámetros que tradicionalmente han estado en tensión. Según las simulaciones presentadas por el equipo, el dispositivo permite transmitir aproximadamente un 35% de la luz generada por el LED manteniendo una polarización circular definida, un valor que se aproxima al límite teórico del 50% para este tipo de configuraciones. Este dato sugiere que la meta-superficie no actúa simplemente como un filtro, sino como un elemento de transformación eficiente de la luz emitida.

A diferencia de otras aproximaciones, basadas en materiales orgánicos o en dispositivos dependientes del espín electrónico, el uso de GaN introduce un factor clave: la robustez. Se trata de un material ampliamente consolidado en la industria LED, con procesos de fabricación maduros y una elevada estabilidad térmica y operativa. Esto no solo mejora la viabilidad técnica del concepto, sino que facilita su posible escalado industrial.

Las implicaciones son especialmente relevantes en aplicaciones donde la miniaturización y la eficiencia son determinantes. En sistemas de visualización 3D, la integración de la polarización en el emisor podría reducir pérdidas ópticas y simplificar la arquitectura de los paneles. En dispositivos de realidad aumentada o virtual, permitiría recortar volumen y consumo, factores críticos para la ergonomía y la autonomía. Más allá de estos ámbitos, la disponibilidad de fuentes compactas de luz polarizada puede tener impacto en fotónica integrada, sensores ópticos avanzados o incluso en tecnologías emergentes como la comunicación cuántica, donde la polarización de los fotones actúa como portador de información.

Aún quedan retos por resolver, especialmente en la validación experimental completa y en la fabricación a gran escala de estas meta-superficies con precisión nanométrica. Sin embargo, el planteamiento marca una dirección clara: desplazar funciones ópticas tradicionalmente externas hacia el propio dispositivo emisor. Si esta tendencia se consolida, el diseño de sistemas ópticos podría experimentar un cambio significativo en los próximos años, avanzando hacia soluciones más compactas, eficientes y funcionalmente integradas.
