ADIF ha sacado a concurso por 375.211,79 euros la renovación del alumbrado exterior de la terminal logística de Sagunto, una actuación centrada en la zona de vías y orientada a sustituir una instalación obsoleta, heterogénea y de elevado consumo por un sistema LED más eficiente y ajustado a las exigencias actuales de iluminación exterior.
La intervención se llevará a cabo en la terminal situada en el Polígono Industrial Sepes de Sagunto, y responde a una situación habitual en muchas infraestructuras logísticas ferroviarias: instalaciones de alumbrado configuradas a lo largo del tiempo con diferentes tipos de luminarias, tecnologías de descarga y cuadros eléctricos que ya no ofrecen las mejores condiciones de eficiencia, uniformidad, mantenimiento ni cumplimiento normativo.
Alcance de la actuación

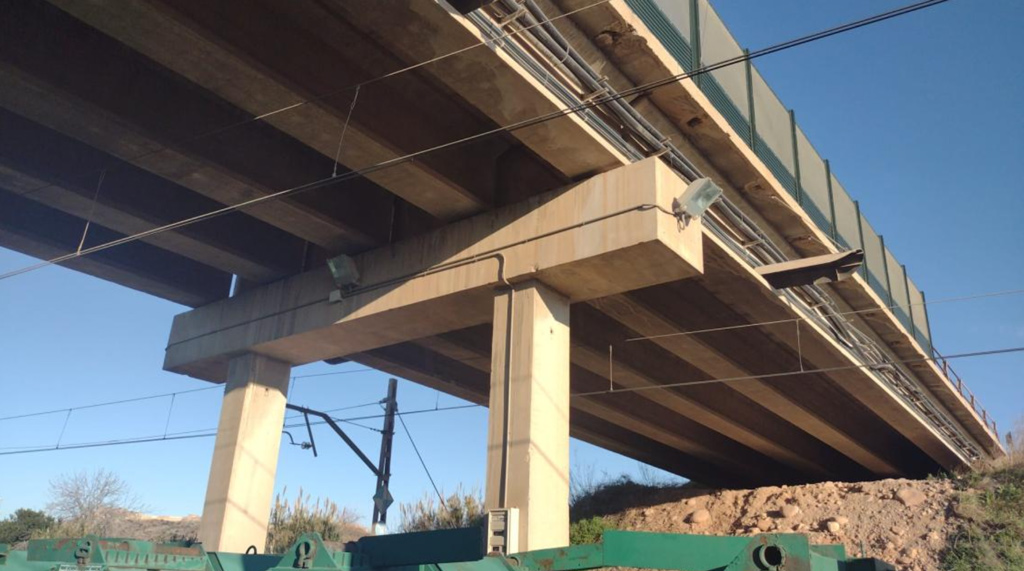

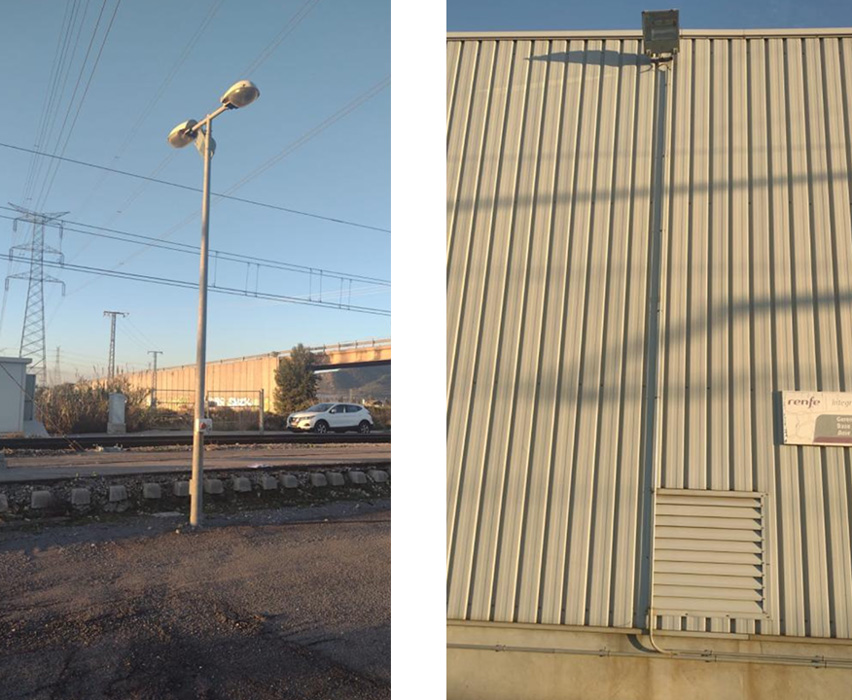

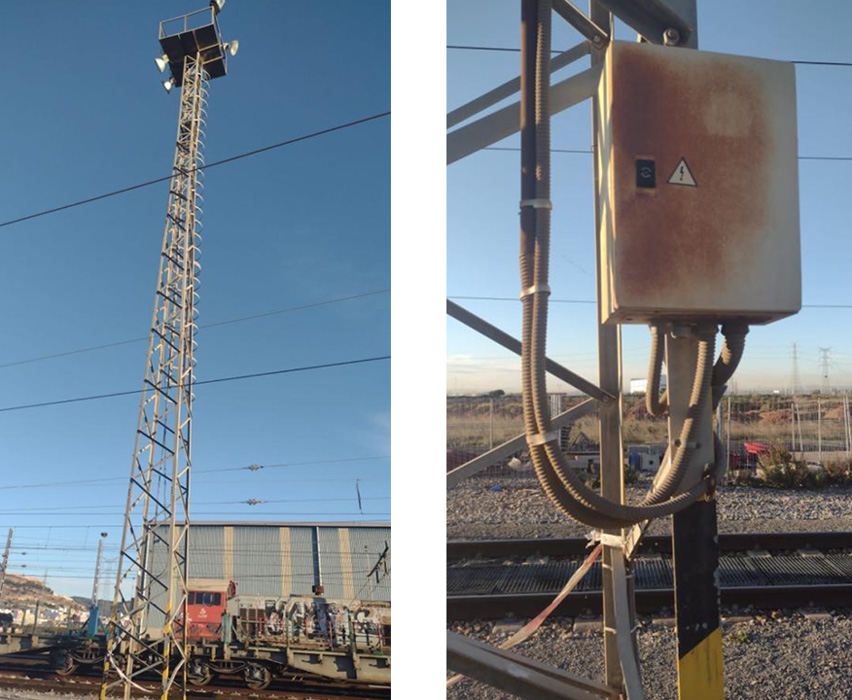

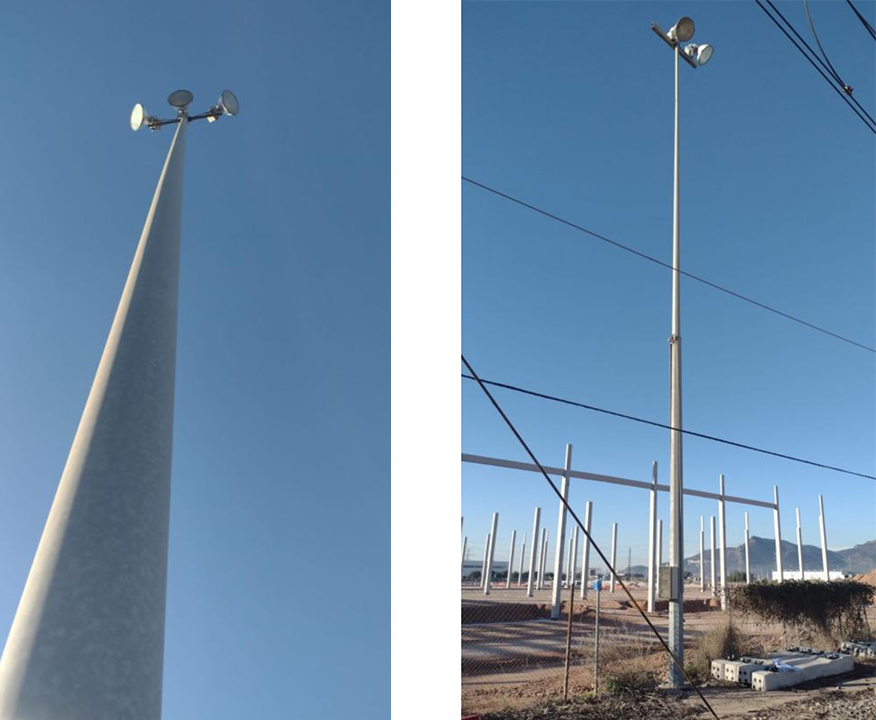

El sistema de iluminación actual de la Terminal Logística de ADIF-Sagunto está formado por luminarias de distintas tipologías, equipadas principalmente con lámparas de vapor de sodio de alta presión (VSAP) y halogenuros metálicos (HM).
En la siguiente tabla puede consultar el número de luminarias y la potencia total instalada de la instalación actual de alumbrado de la terminal:
| Estado Actual | |||
| Luminarias | Potencia (W) | Unidades | Potencia Total (W) |
| L1.1 | 400,00 | 1 | 400,00 |
| L1.2 | 400,00 | 1 | 400,00 |
| L1.3 | 400,00 | 1 | 400,00 |
| L1B | 400,00 | 1 | 400,00 |
| L4.1 | 400,00 | 1 | 400,00 |
| L4.2 | 400,00 | 1 | 400,00 |
| L5 | 1.000,00 | 5 | 5.000 |
| L6 | 400,00 | 3 | 1.200 |
| L7 | 1.000,00 | 6 | 6.000 |
| L8 | 400,00 | 6 | 2.400 |
| L9 | 1.000,00 | 3 | 3.000 |
| L10 | 400,00 | 3 | 1.200 |
| L11 | 400,00 | 3 | 1.200 |
| L12 | 400,00 | 2 | 800 |
| L13 | 400,00 | 3 | 1.200 |
| L14 | 1.000,00 | 6 | 6.000 |
|
TOTAL: |
46 | 30.400 | |
Según la documentación técnica del proyecto, la instalación existente ofrece niveles de alumbrado deficientes, un consumo energético elevado y un bajo rendimiento lumínico, además de diversos defectos normativos que hacen necesaria una renovación integral. Por ello, la actuación se plantea con el objetivo de sustituir el sistema actual por una solución más eficiente, capaz de mejorar las condiciones de iluminación de la terminal y reducir la potencia instalada.
En concreto, las actuaciones a realizar incluyen:
- Desmontaje y retirada de luminarias existentes y de los cuadros ubicados a pie de luminarias
- Desmontaje de los actuales cuadros de mando ubicados en el edificio de oficinas.
- Desconexión y retirada de todas las líneas de los circuitos de alumbrado.
- Sustitución de las luminarias existentes por nuevas luminarias con lámpara LED en los mismos lugares y sobre los mismos soportes existentes
- Instalación de un único centro de mando que dará servicio a todas las luminarias.
- Obra civil necesaria (canalizaciones, arquetas, etc) para ejecutar la renovación del sistema de alumbrado
El sistema de iluminación proyectado se ha dimensionado a partir de una serie de premisas técnicas destinadas a garantizar los niveles de iluminación requeridos en las distintas zonas de la terminal. La actuación prevé sustituir las luminarias existentes por nuevos equipos LED de 212 W, 78 W, 73 W, 47 W, 18 W y 12 W, con ópticas diferenciadas según la ubicación y las necesidades de cada área.
En la siguiente tabla puede consultar el alcance de la actuación y el número de equipos a instalar:
| Estado reformado | |||
| Luminarias | Potencia (W) | Unidades | Potencia Total (W) |
| L1.1 | 47 | 1 | 47 |
| L1.2 | 47 | 1 | 47 |
| L1.3 | 47 | 1 | 47 |
| L1B | 47 | 1 | 47 |
| L4.1 | 12 | 1 | 12 |
| L4.1b | 12 | 1 | 12 |
| L4.2 | 12 | 1 | 12 |
| L4.2b | 12 | 1 | 12 |
| L3.3 | 47 | 3 | 141 |
| L5 | 212 | 5 | 1.060 |
| L6 | 212 | 3 | 636 |
| L7 | 212 | 6 | 1.272 |
| L8 | 212 | 6 | 1.272 |
| L9 | 47 | 6 | 282 |
| L10 | 78 | 3 | 234 |
| L11 | 73 | 3 | 219 |
| L12 | 73 | 2 | 146 |
| L13 | 73 | 3 | 219 |
| L14 | 212 | 4 | 848 |
| L15 | 78 | 2 | 156 |
| L16 | 18 | 2 | 36 |
| L17 | 12 | 1 | 12 |
| L18 | 212 | 3 | 636 |
| L19 | 212 | 3 | 636 |
| L20 | 212 | 3 | 636 |
| L21 | 212 | 3 | 636 |
| L22 | 212 | 3 | 636 |
| L23 | 73 | 3 | 219 |
| L24 | 73 | 3 | 219 |
| L25 | 73 | 3 | 219 |
| L26 | 73 | 3 | 219 |
| L27 | 73 | 3 | 219 |
| L28 | 73 | 3 | 219 |
|
TOTAL: |
90 | 11.263 | |
Las nuevas luminarias se instalarán, en general, en los mismos emplazamientos y sobre los soportes existentes, aprovechando así parte de la infraestructura actual. No obstante, el proyecto también prevé la incorporación de nuevos báculos, fabricados en acero galvanizado, de distintas longitudes y con sistema de pliegue por abatimiento. Estos soportes deberán ajustarse a los requisitos normativos aplicables, entre ellos los recogidos en el RD 401/1989.
En cuanto a los centros de mando, la actuación contempla la retirada de todos los cuadros eléctricos existentes y su sustitución por un único centro de mando, desde el que se dará servicio al conjunto de luminarias de la instalación.
Plazos y criterios de valoración
El plazo total que se ha definido para realizar todas las actuaciones que se contemplan en el contrato es de 3 meses, a contar desde la formalización del mismo.
Las empresas interesadas en participar en la licitación tienen hasta el 27 mayo como fecha límite para presentar sus ofertas. Los criterios que se han definido para la valoración de las mismas se detallan a continuación:
- Criterios evaluables mediante juicio de valor: hasta 25 puntos
- Memoria y programa de trabajo: hasta 14 ptos
- Calidad: hasta 2 ptos
- Programa de Actuaciones Medioambientales: hasta 2 ptos
- Seguridad y Salud: hasta 2 ptos
- Tecnología I+D+I: hasta 1 ptos
- Propuesta de Metodología CDE: hasta 2 ptos
- Análisis de riesgos: hasta 2 ptos
- Criterios evaluables mediante fórmulas: hasta 75 puntos
- Oferta económica: hasta 75 ptos
