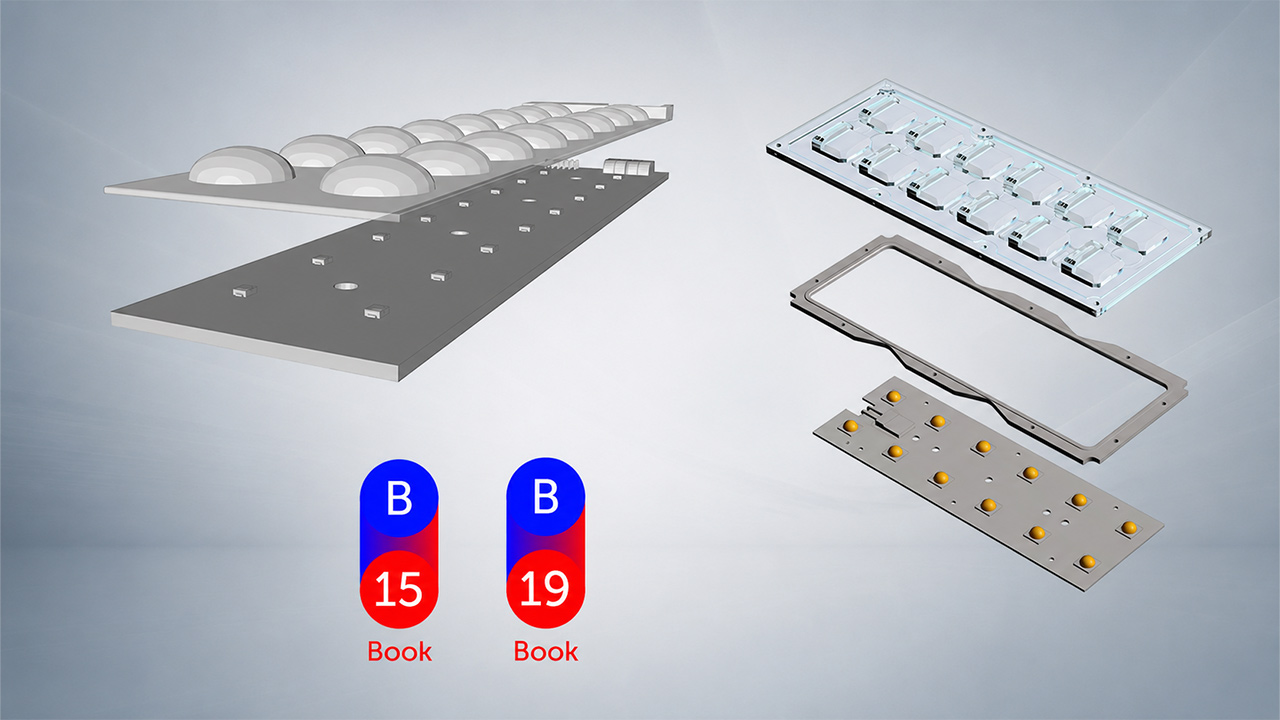

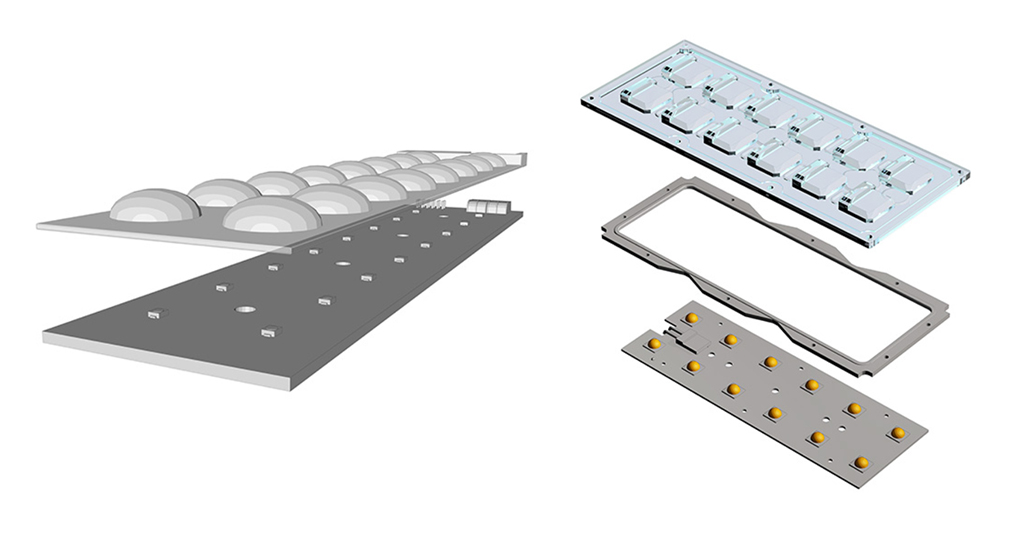

El Consorcio Zhaga ha publicado nuevas versiones de dos de sus especificaciones dirigidas a módulos LED rectangulares para aplicaciones de iluminación exterior. Se trata de Book 15 Edition 1.3 y Book 19 Edition 1.4, dos documentos que actualizan las interfaces mecánicas y ópticas utilizadas en soluciones destinadas, entre otros ámbitos, al alumbrado vial, peatonal y de espacios exteriores.
Las nuevas ediciones, disponibles para los miembros Regular y Associate del consorcio desde el 13 de julio de 2026, amplían el número de formatos normalizados e incorporan soporte para encapsulados LED 5050 con una separación más reducida entre los emisores.
La actualización incide así en uno de los principales objetivos de las especificaciones Zhaga: establecer interfaces comunes entre componentes para facilitar que módulos LED, ópticas y otros elementos desarrollados por distintos fabricantes puedan integrarse dentro de arquitecturas de luminaria compatibles.
En este caso, Books 15 y 19 se centran en módulos LED rectangulares utilizados principalmente en iluminación exterior, donde factores como la distribución fotométrica, la protección frente al entorno, la eficiencia y la posibilidad de sustituir componentes durante la vida útil de la luminaria condicionan de forma directa el diseño del producto.
Nuevos formatos en Book 15

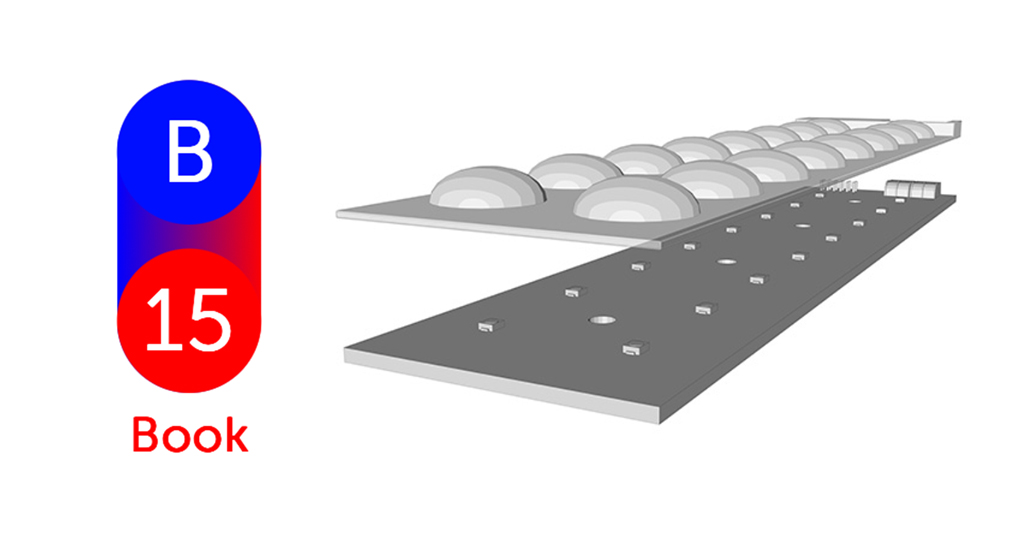

Book 15 establece la interfaz entre los módulos LED rectangulares y las placas de lentes, permitiendo combinar módulos y ópticas de diferentes proveedores dentro de una misma plataforma de luminaria.
La especificación contempla dos configuraciones. La denominada DA, Direct Array, utiliza una única placa de lentes para cubrir todo el módulo, mientras que la configuración DS, Direct Single, emplea una lente individual para cada LED.
La edición 1.3 incorpora cuatro nuevos formatos DA: 2×3, 2×6, 2×9 y 2×12. También añade compatibilidad con encapsulados LED 5050 dispuestos con una menor separación entre emisores.
Esta mayor densidad permite aumentar el flujo luminoso manteniendo la misma corriente de funcionamiento o alcanzar una salida equivalente con una mayor eficiencia energética, en función del diseño del módulo y de la luminaria.
Mayor variedad de módulos con protección IP (Book 19)

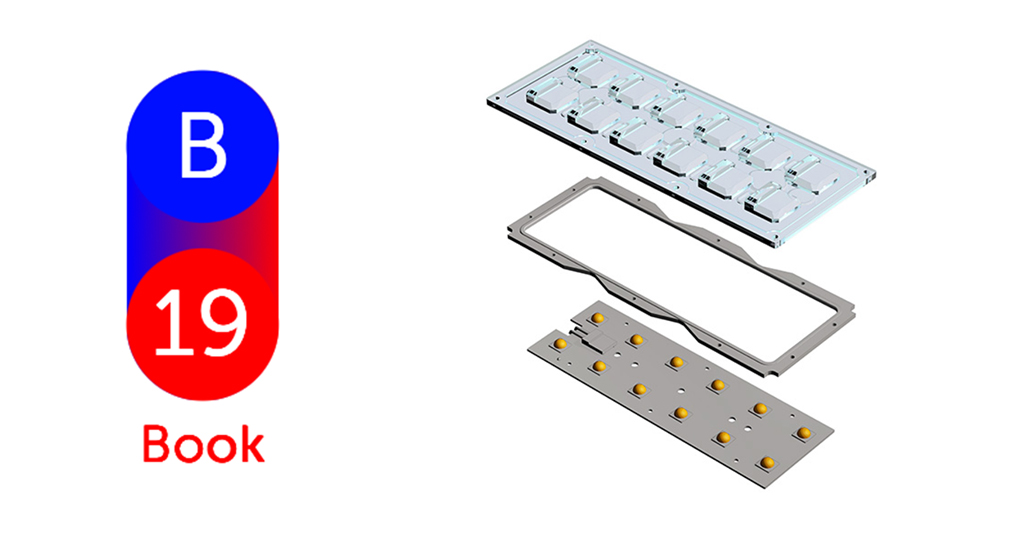

La especificación Book 19 amplía el planteamiento de Book 15 al integrar la protección IP directamente en la interfaz entre el módulo LED y la placa de lentes.
Esta solución permite prescindir de una cubierta protectora adicional, lo que facilita el desarrollo de luminarias más compactas y reduce las pérdidas ópticas asociadas a la incorporación de elementos intermedios delante del sistema de lentes.
La nueva edición 1.4 introduce la categoría 3×8-IP, ampliando el número de formatos disponibles para aplicaciones exteriores. Al igual que Book 15, también incorpora soporte para encapsulados LED 5050 con un pitch más reducido.
Mantenimiento y actualización de luminarias
Ambas especificaciones están concebidas para facilitar la sustitución de los conjuntos formados por el módulo LED y las lentes durante la vida útil de la luminaria.
Esta posibilidad permite reparar o actualizar determinados componentes sin necesidad de reemplazar el producto completo, siempre que se mantenga la compatibilidad mecánica, eléctrica, térmica y fotométrica.
La normalización de las interfaces contribuye así a mejorar la mantenibilidad de las luminarias de exterior y favorece estrategias de reacondicionamiento vinculadas a la economía circular y a la reducción de residuos.
Con estas actualizaciones, Zhaga amplía las opciones disponibles para el desarrollo de luminarias de exterior y adapta sus especificaciones a configuraciones LED capaces de ofrecer una mayor densidad de flujo y más flexibilidad de diseño.
