El Ayuntamiento de Ontinyent ha sacado a concurso la reforma de la iluminación y de la instalación eléctrica de la pista de atletismo del Polideportivo Municipal, una actuación presupuestada en 262.296,93 euros que permitirá sustituir el actual sistema de halogenuros metálicos por una solución LED regulable y gestionada de forma remota.

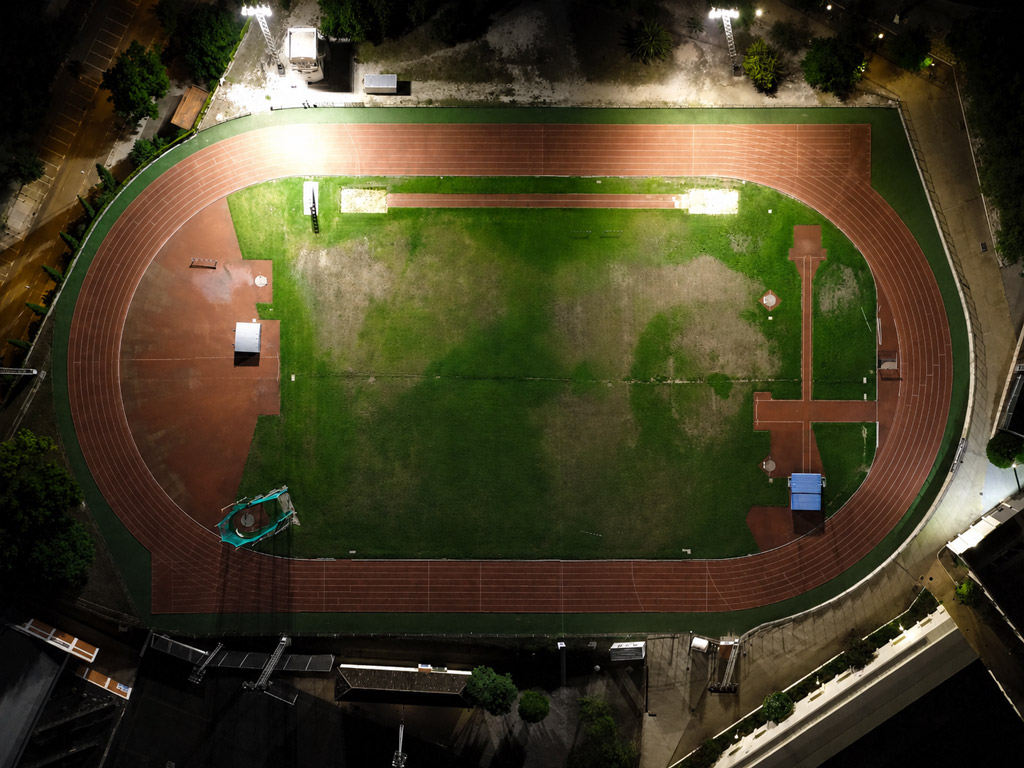

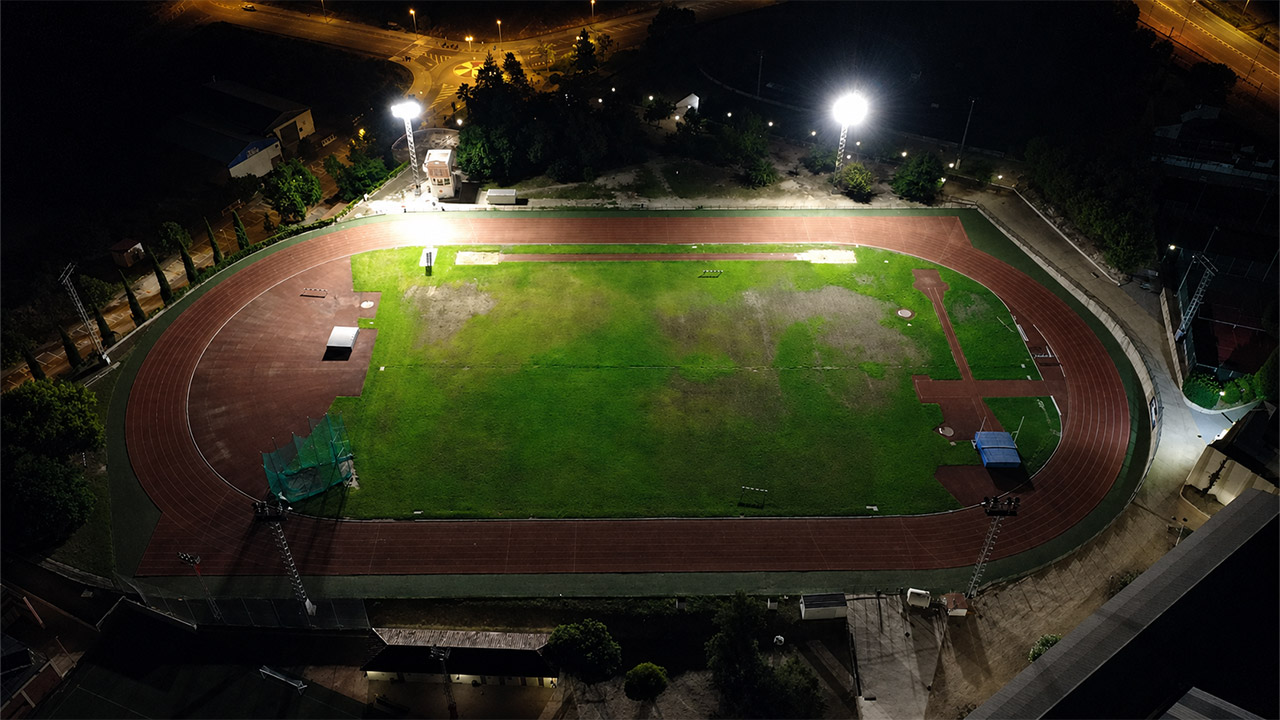

La intervención afectará a la pista ovalada de 400 metros, así como a la pradera interior en el que se desarrollan las diferentes disciplinas atléticas, como son el lanzamiento de peso, disco, jabalina, salto de altura, etc. El proyecto busca mejorar las condiciones visuales y de seguridad durante entrenamientos y competiciones, al tiempo que reduce la potencia instalada y adapta la iluminación a los criterios establecidos por la norma UNE-EN 12193 para instalaciones deportivas.
La reforma reducirá la potencia hasta los 60,30 kW, lo que supone una disminución de 37,70 kW y un descenso del 38,47 %. A este ahorro se añadirá la posibilidad de ajustar los niveles de iluminación a las necesidades reales de cada uso, evitando que toda la instalación funcione siempre a plena potencia.
Alcance de la actuación

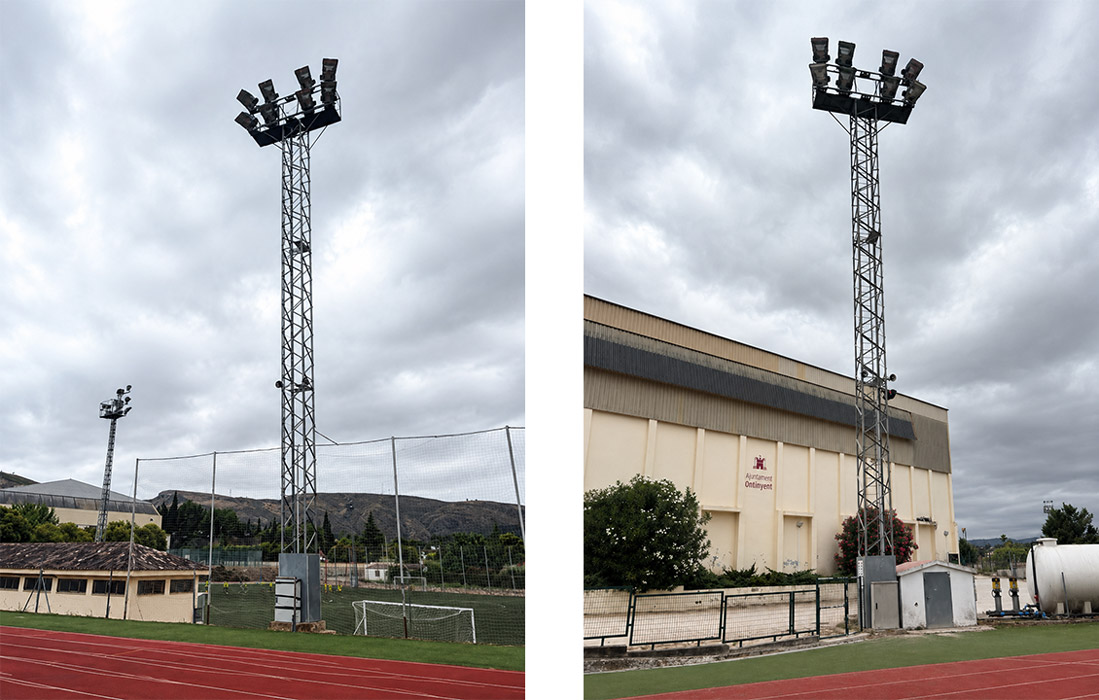

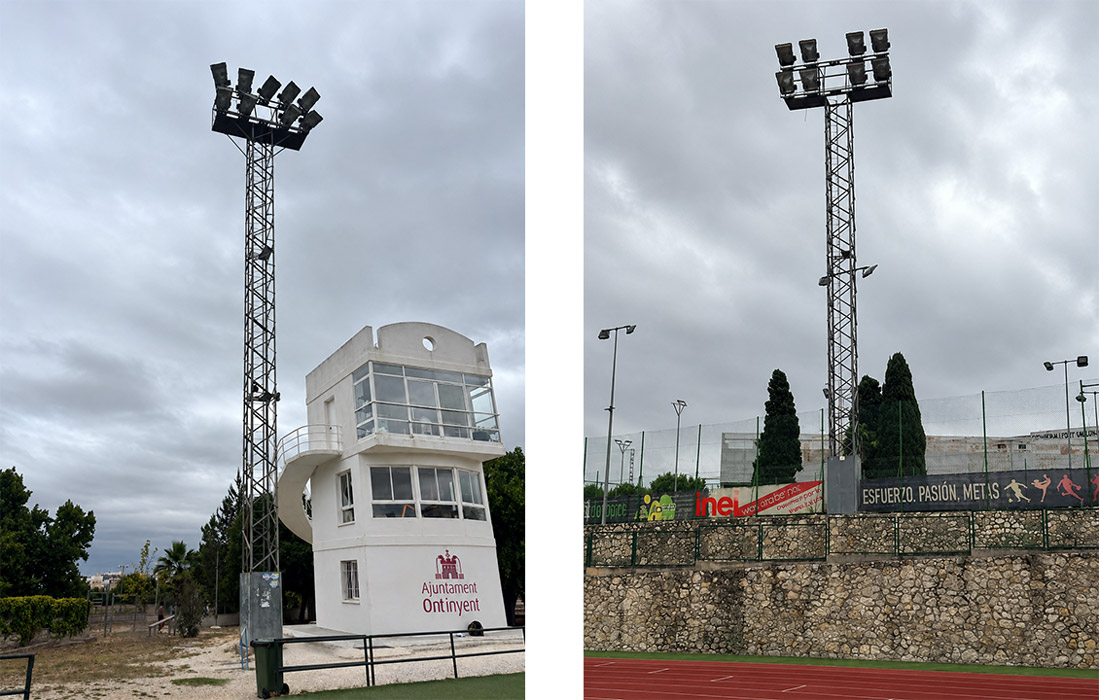

La pista de atletismo dispone actualmente de seis torres de 22 metros de altura y 49 proyectores de halogenuros metálicos de 2.000 W, con una potencia total instalada de 98 kW. Cinco torres cuentan con ocho proyectores y la situada junto a la línea de meta incorpora nueve.
El sistema presenta un elevado consumo, escasa capacidad de regulación y dificultades de mantenimiento derivadas del envejecimiento de las lámparas, los dispositivos de conmutación y la disponibilidad de repuestos. Su funcionamiento mediante encendidos generales por escalones tampoco permite adaptar con precisión la iluminación a los distintos usos de la instalación.

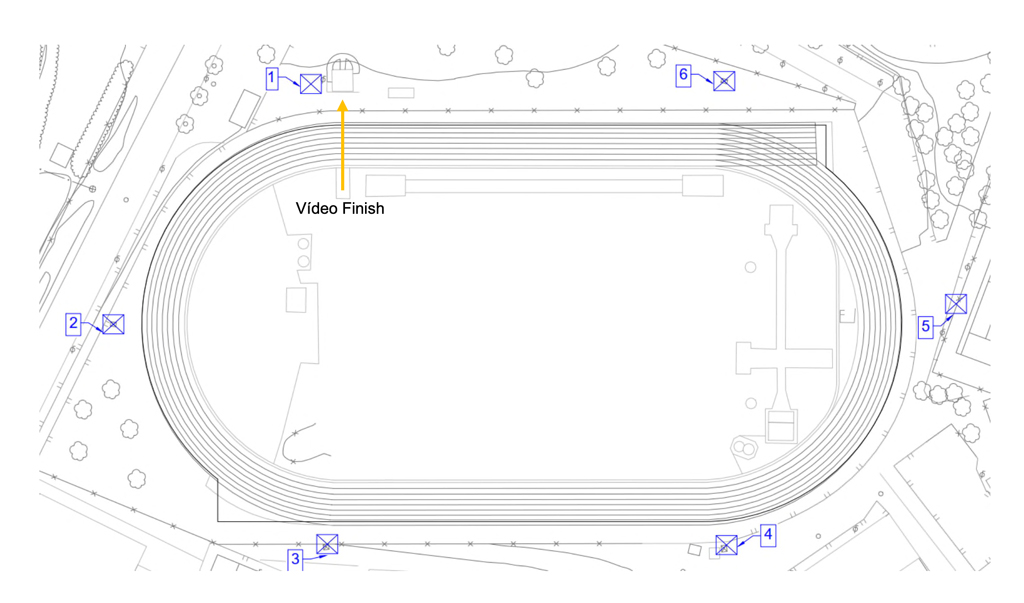

La actuación mantendrá las seis torres existentes y sustituirá los equipos actuales por 61 proyectores LED. Sesenta se distribuirán entre las torres, con diez unidades en cada una, y el restante se instalará en el edificio de vídeo-finish.
En la siguiente tabla se puede ver el número de proyectores LED a instalar y la potencia total de la nueva instalación:
| Tipo Luminaria | Unidades | Potencia (kW) |
| Proyector LED 1.250 W, 20º 5000K | 2 | 2,50 |
| Proyector LED 1000 W, 20º 5000K | 42 | 42,00 |
| Proyector LED 1000 W, 40º 5000K | 11 | 11,00 |
| Proyector LED 800 W, 20º 5000K | 5 | 4,00 |
| Proyector LED 800 W, 40º 5000K | 1 | 0,80 |
| TOTAL | 61 | 60,30 |
Asimismo, los 61 proyectores se distribuirán de la siguiente forma:
| Ángulo | 20º | 20º | 40º | 20º | 40º | |
| Pot (kW) | 1,25 | 1,00 | 1,00 | 0,80 | 0,80 | Unidades |
| Torre 1 | 1 | 6 | 3 | – | – | 10 |
| Torre 2 | – | 7 | – | 2 | 1 | 10 |
| Torre 3 | – | 7 | 2 | 1 | – | 10 |
| Torre 4 | – | 7 | 2 | 7 | – | 10 |
| Torre 5 | – | 9 | – | 1 | – | 10 |
| Torre 6 | 1 | 6 | 3 | – | – | 10 |
| Video-Finish | 1 | 1 | ||||
| TOTAL | 2 | 42 | 11 | 5 | 1 | 61 |
Una vez instalados, los equipos se orientarán conforme al estudio lumínico y se realizarán los ajustes necesarios sobre el terreno para alcanzar los niveles previstos y limitar el deslumbramiento.
Los proyectores estarán formados por módulos LED independientes y dispondrán de drivers compatibles con DALI-2 instalados en su parte posterior. Esta configuración permitirá regular cada equipo y simplificar los cuadros eléctricos situados en las torres.
El contrato incluye también la renovación de las líneas de alimentación, desde el cuadro general del polideportivo hasta los proyectores, así como las conexiones con los cuadros secundarios de las torres y el edificio de vídeo-finish. También se sustituirán las envolventes de los armarios eléctricos de las seis torres. Los nuevos cuadros tendrán menores dimensiones, ya que dejarán de alojar los arrancadores y elementos asociados a las lámparas de descarga, y se colocarán a una altura más adecuada para facilitar su mantenimiento.
Finalmente, la nueva instalación incorporará un sistema de control punto a punto para gestionar el encendido, apagado y regulación de los proyectores. La comunicación se realizará mediante Bluetooth 5.0 Low Energy sobre una red mallada Casambi, conectada con los drivers DALI. El sistema permitirá operar el alumbrado de forma local y remota, configurar diferentes niveles para entrenamientos y competiciones y evitar que toda la instalación funcione siempre a máxima potencia.
Plazos y criterios de valoración
El plazo total que se ha definido para realizar todas las acciones que se contemplan en el contrato es de 16 semanas, a contar desde la adjudicación del mismo.
Las empresas interesadas en participar en la licitación tienen hasta el próximo 30 de julio como fecha límite para presentar sus ofertas. Los criterios que se han definido para la valoración de las mismas se detallan a continuación:
- Oferta económica: hasta 55 puntos
- Mejoras: hasta 45 puntos
- Sustitución e instalación de nuevas luminarias con columnas o brazos murales en la zona de actuación de la curva sureste
- Sustitución de luminarias y columnas en la zona de actuación sureste
- Suministro de nuevas luminarias para la sustitución de las existentes en el lateral este del perímetro de la pista de atletismo.
