La iluminación de una instalación deportiva debe diseñarse según el deporte, el nivel de uso y las características del recinto. Alcanzar los lux previstos no basta: también hay que comprobar la uniformidad, el deslumbramiento y la reproducción cromática. En esta guía explicamos cómo aplicar los criterios de la UNE‑EN 12193 y las fichas NIDE, con los requisitos de fútbol 7 exterior como ejemplo. También repasamos qué debe verificar un estudio luminotécnico antes de elegir y orientar los proyectores.
UNE‑EN 12193: criterios para el diseño de iluminación deportiva
La UNE‑EN 12193:2020 es la referencia técnica para evaluar la iluminación artificial de instalaciones deportivas, tanto interiores como exteriores. Establece criterios relativos a la iluminancia, la uniformidad, el deslumbramiento y la reproducción cromática, con requisitos que varían según el deporte y el nivel de actividad.
En un campo sin retransmisión, la iluminancia horizontal describe la luz que llega a la superficie de juego. Se evalúa en una retícula de puntos para obtener, entre otros resultados, la iluminancia media y la uniformidad.
Si hay retransmisión, también debe estudiarse la iluminancia vertical en las direcciones relevantes para las cámaras. Su valor y uniformidad dependen de las condiciones de grabación y de los requisitos específicos de la competición.
El proyecto luminotécnico debe identificar la superficie evaluada, los requisitos aplicables, el factor de mantenimiento y los resultados calculados. Una simulación con archivos fotométricos de los proyectores permite comprobar la solución antes de instalarla; posteriormente, las mediciones permiten verificar las condiciones obtenidas.
Normas NIDE del Consejo Superior de Deportes

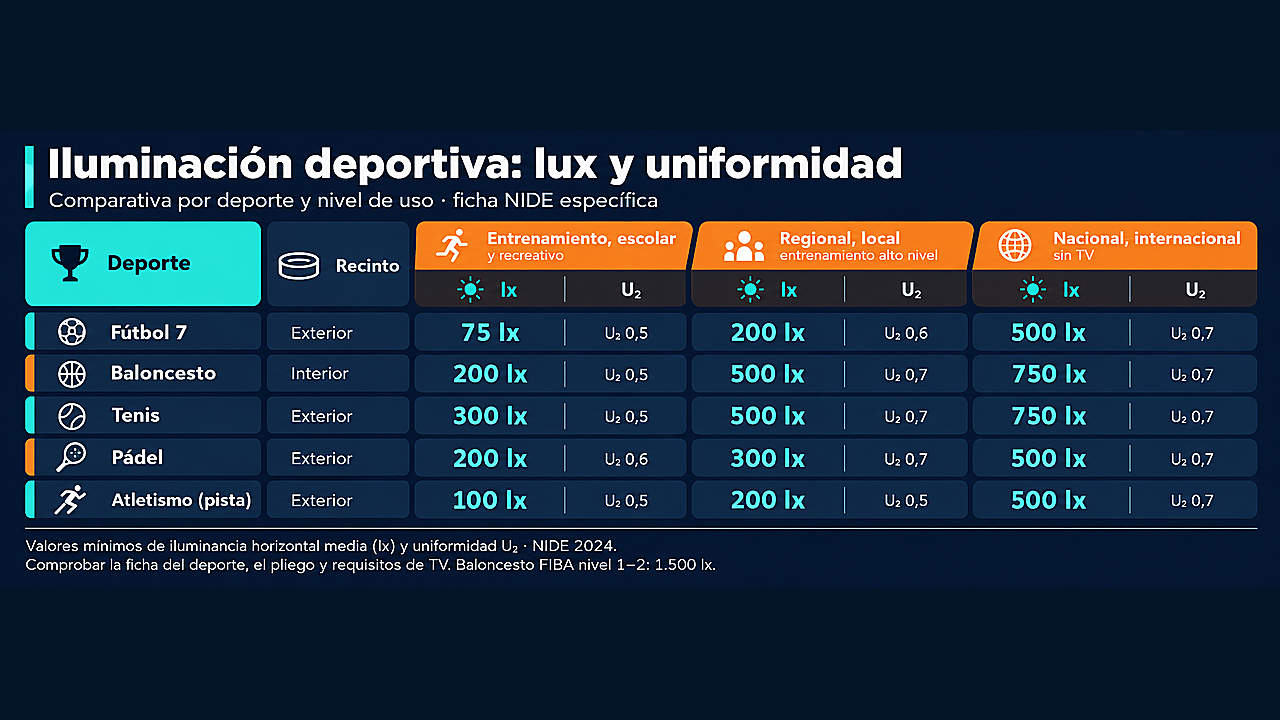

Las normas NIDE del Consejo Superior de Deportes recogen criterios técnicos para diferentes instalaciones deportivas. Cada deporte tiene su propia ficha: los valores de un campo de fútbol 7 no deben aplicarse automáticamente a tenis, baloncesto o fútbol sala.
Para seleccionar los requisitos de iluminación hay que identificar primero el deporte, si la instalación es interior o exterior, el nivel de competición y si habrá retransmisión. La ficha correspondiente permite comprobar la iluminancia, la uniformidad, el deslumbramiento y el rendimiento cromático exigidos para ese uso. La tabla de fútbol 7 exterior incluida en esta guía recoge los valores de la ficha NIDE, edición 2024 revisada en 2025.
En un proyecto concreto también deben revisarse el pliego, los requisitos de la federación y las condiciones aplicables a la instalación.
Las normas reglamentarias NIDE son aplicables a proyectos financiados total o parcialmente por el Consejo Superior de Deportes y a instalaciones destinadas a competiciones oficiales regidas por la federación deportiva nacional correspondiente. La homologación de la instalación compete a dicha federación.
¿Por qué es clave la iluminación en instalaciones deportivas?
Una iluminación adecuada permite seguir el juego y distinguir el balón, las líneas y a los jugadores. También ayuda a reducir las zonas oscuras y las molestias causadas por proyectores mal orientados.
Para valorar un proyecto no basta con indicar la potencia de las luminarias o los lux medios. Hay que comprobar cómo se distribuye la luz sobre el terreno de juego, el deslumbramiento y los requisitos correspondientes al deporte y al nivel de competición. Si habrá retransmisión, se evaluarán además las necesidades de las cámaras.
¿Cuántos lux necesita un campo de fútbol 7 exterior?

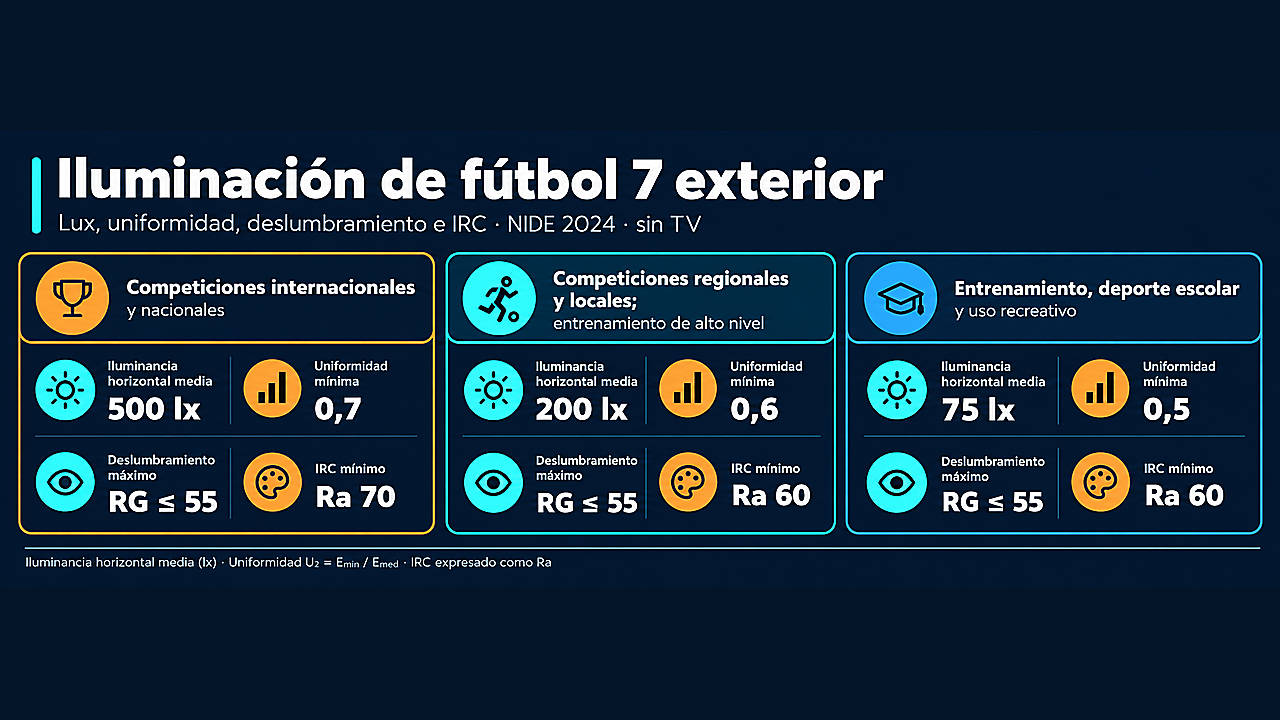

El nivel de iluminación depende del uso del campo. Para fútbol 7 exterior sin retransmisión, la ficha NIDE del Consejo Superior de Deportes, edición 2024 revisada en 2025, recoge los siguientes valores mínimos:
Índice de reproducción cromática (IRC)
El índice de reproducción cromática, expresado como Ra, indica la fidelidad con la que una fuente de luz reproduce los colores en comparación con una fuente de referencia.
En fútbol 7 exterior, la NIDE 2024 establece un Ra mínimo de 60 para entrenamiento y competiciones regionales o locales, y de 70 para competiciones nacionales e internacionales. Por tanto, el valor exigible depende del nivel de uso del campo.
Si se prevén retransmisiones, el proyecto deberá comprobar además los requisitos de reproducción del color establecidos por la competición y por el operador audiovisual. Un valor de Ra más alto no garantiza por sí solo una buena imagen de televisión.
Temperatura de color
La temperatura de color correlacionada (CCT), expresada en kelvin (K), describe si la luz blanca tiene una apariencia más cálida o fría. No determina por sí sola la calidad de la iluminación: también deben evaluarse los lux, la uniformidad, el deslumbramiento y la reproducción cromática. La elección de la CCT depende del uso de la instalación, las condiciones del entorno y los requisitos del proyecto.
En un mismo campo conviene mantener una apariencia de color uniforme entre proyectores para evitar diferencias visibles entre zonas. Cuando haya retransmisión, la CCT y la consistencia del color deberán coordinarse con los requisitos del operador audiovisual.
Uniformidad de la iluminación
La uniformidad indica cómo se distribuye la luz sobre el campo. Se calcula dividiendo la iluminancia mínima entre la media del área evaluada: U₂ = Eₘᵢₙ / Eₘₑd. Alcanzar los lux medios exigidos no garantiza que todas las zonas estén suficientemente iluminadas. Por eso, deben comprobarse ambos parámetros según el uso previsto.
Control del deslumbramiento en instalaciones deportivas
Los proyectores pueden dificultar la visión del balón o del terreno de juego si quedan dentro del campo visual de jugadores, árbitros o espectadores. Por eso, el diseño debe comprobar el deslumbramiento además de la iluminancia y la uniformidad.
Para fútbol 7 exterior, la norma NIDE 2024 del Consejo Superior de Deportes utiliza el índice de deslumbramiento RG y establece un valor máximo de 55 para los niveles de competición y entrenamiento recogidos en su tabla. Este límite debe verificarse para la disposición y orientación concretas de los proyectores; no es una característica que pueda atribuirse a una luminaria por sí sola.
Parpadeo de la iluminación LED en retransmisiones deportivas
La luz emitida por una luminaria LED puede variar rápidamente debido al funcionamiento de su controlador. Aunque esta variación no siempre sea perceptible a simple vista, puede producir bandas o cambios de brillo en las imágenes, especialmente en grabaciones a cámara lenta. En una instalación destinada a retransmisión, la compatibilidad debe comprobarse con las cámaras, frecuencias de imagen, tiempos de exposición y modos de regulación previstos.
Altura de montaje y distribución de proyectores
La altura y posición de los proyectores influyen en la cobertura del campo, las sombras, la uniformidad y el deslumbramiento. No existe una altura única válida para todas las instalaciones: debe definirse según las dimensiones del recinto, la ubicación de las torres, las ópticas y el uso deportivo previsto. El cálculo luminotécnico permite comparar distintas posiciones y orientaciones antes de instalar los equipos.

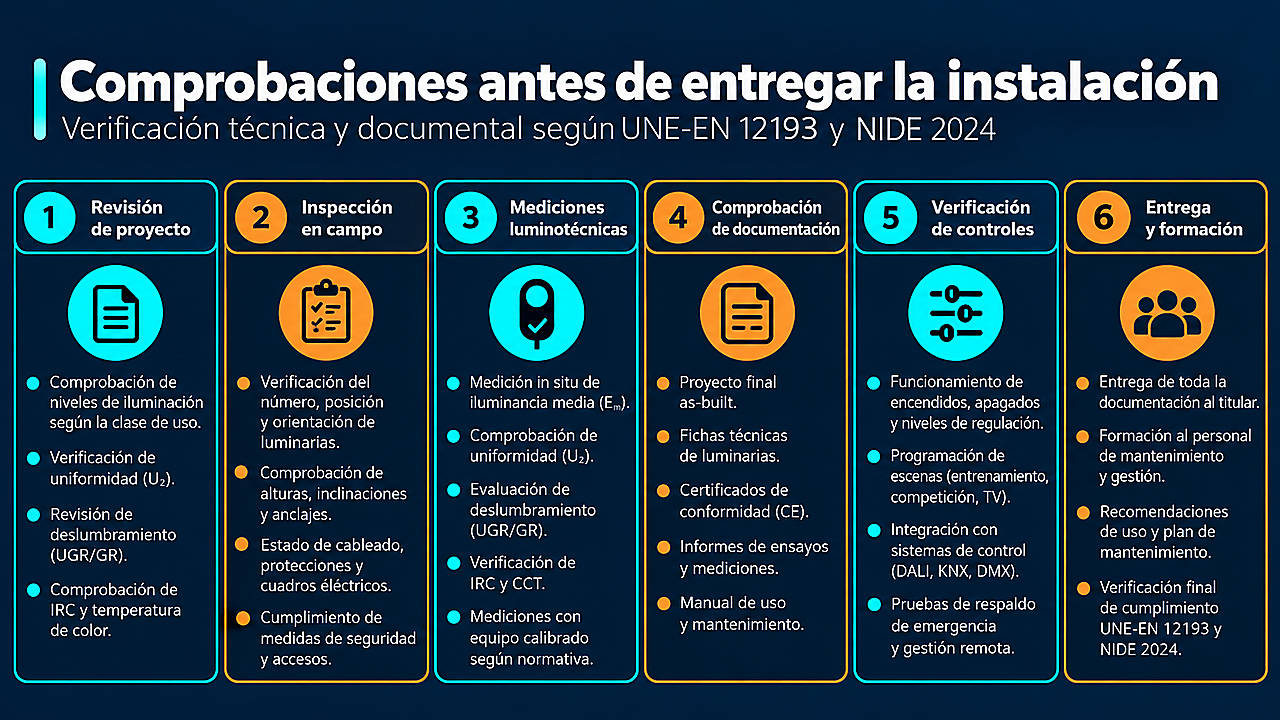

Puesta en marcha y verificación de la iluminación deportiva
Antes del montaje, el replanteo debe confirmar que las alturas, posiciones y obstáculos reales coinciden con los considerados en el estudio. Si existen diferencias, conviene revisar el cálculo antes de modificar la ubicación o la orientación de los proyectores.
Durante la instalación deben respetarse las posiciones, alturas y orientaciones del proyecto. En la puesta en marcha conviene comprobar el apuntamiento de cada proyector: pequeñas desviaciones pueden modificar la distribución de la luz, reducir la uniformidad o aumentar las molestias en viviendas próximas.
Ejemplo hipotético de reforma de iluminación en un campo de fútbol 7
Este ejemplo utiliza datos hipotéticos para explicar los criterios de una reforma. Consideremos un campo de fútbol 7 de 2.400 m² con 10 proyectores de halogenuros metálicos de 2.000 W, sin retransmisión televisiva. Los datos de partida del ejemplo son una iluminancia horizontal media de 180 lx y una uniformidad inferior a 0,4.
Como objetivo de diseño, se plantea obtener aproximadamente 275 lx de iluminancia horizontal media mantenida y una uniformidad U₂ ≥ 0,6. Estos resultados deberán comprobarse mediante un cálculo luminotécnico que incluya un factor de mantenimiento justificado, así como verificar RG, Ra y los demás requisitos aplicables.
Como hipótesis de diseño, se estudia sustituir los 10 proyectores existentes por 12 proyectores LED de 600 W, distribuidos entre cuatro torres y seleccionados con ópticas adecuadas. La potencia nominal de los proyectores pasaría de 20 kW a 7,2 kW, una reducción del 64 % en la potencia nominal de los proyectores.
Cómo elegir proyectores LED para una instalación deportiva
La selección empieza por definir el deporte, el nivel de competición, las dimensiones del recinto y si habrá retransmisión. A partir de esos datos se fijan los requisitos que debe comprobar el proyecto luminotécnico.
También deben evaluarse la fotometría de los proyectores, las ópticas disponibles, las posiciones de montaje, la potencia total instalada y las necesidades de mantenimiento. La ficha de una luminaria permite comparar equipos, pero el cumplimiento de los niveles exigidos se verifica para la instalación completa. En CHZ Lighting estudiamos distintas configuraciones de proyectores depotivos y ópticas para adaptar la propuesta a cada recinto.
Conclusión
Un proyecto de iluminación deportiva debe partir del deporte y del uso previsto. Los lux medios son solo una parte de la evaluación: también deben comprobarse la uniformidad, el deslumbramiento y la reproducción cromática. Cuando haya retransmisión, se añadirán los requisitos de iluminación para las cámaras.
La selección de proyectores, ópticas y posiciones de montaje debe respaldarse con un cálculo luminotécnico. Así se puede comprobar el resultado previsto antes de instalar los equipos y comparar alternativas de consumo y mantenimiento.
En CHZ Lighting Technology Spain elaboramos estudios adaptados a cada instalación. Puedes solicitar un estudio lumínico adaptado a normative o acceder al resumen técnico de esta guía en formato PDF.
Preguntas frecuentes
¿Cuántos lux necesita un campo de fútbol 7 exterior?
Según la NIDE 2024, la iluminancia horizontal media mínima es de 75 lx para entrenamiento y uso recreativo, 200 lx para competiciones regionales y locales y 500 lx para competiciones nacionales e internacionales. También deben cumplirse los requisitos de uniformidad, deslumbramiento y reproducción cromática.
¿Qué uniformidad se exige en fútbol 7 exterior?
Según la ficha NIDE de fútbol 7 exterior, la uniformidad mínima U₂ = E mín. / E media es de 0,5 para entrenamiento, deporte escolar y uso recreativo; 0,6 para competiciones regionales y locales y entrenamiento de alto nivel; y 0,7 para competiciones nacionales e internacionales. Debe comprobarse mediante cálculo luminotécnico y verificarse con mediciones tras la instalación.
¿Cómo se controla el deslumbramiento?
Se ajustan las ópticas, la posición y la orientación de los proyectores y, cuando procede, se utilizan viseras. Para fútbol 7 exterior, la NIDE 2024 indica RG ≤55.
¿Cuántos proyectores necesita un campo?
No hay una cifra fija. Depende de las dimensiones, el uso, las torres disponibles y la fotometría de cada proyector. Se determina mediante un cálculo luminotécnico.
¿Qué diferencia hay entre iluminancia horizontal y vertical?
La horizontal se evalúa sobre la superficie de juego. La vertical se evalúa sobre planos verticales y es relevante para la imagen de los jugadores en retransmisiones.
¿Qué IRC se exige en fútbol 7 exterior?
La NIDE 2024 indica un Ra mínimo de 60 para entrenamiento y competiciones regionales o locales, y de 70 para competiciones nacionales e internacionales.
¿Cuál es la mejor temperatura de color?
No existe una CCT óptima para todos los campos. Debe elegirse según el proyecto y mantenerse una apariencia de color uniforme entre los proyectores.
¿Por qué importa el parpadeo LED en televisión?
Puede provocar bandas o cambios de brillo en las imágenes, especialmente a cámara lenta. Debe comprobarse con las condiciones y cámaras previstas para la retransmisión.
¿Qué es el factor de mantenimiento?
Es el valor utilizado en el cálculo para tener en cuenta la pérdida de luz prevista durante la vida de la instalación, por ejemplo por envejecimiento y suciedad. Debe justificarse en el proyecto.
¿Cómo se limita la luz que sale del campo?
Mediante la elección de ópticas, la orientación, la posición de los proyectores y, si hace falta, el apantallamiento. El cálculo debe evaluar también el entorno del recinto.
¿Cuánto se ahorra al cambiar halogenuros por LED?
Depende de la potencia total instalada, las horas de uso, la regulación y el mantenimiento. La comparación debe hacerse para una solución que alcance los niveles de iluminación requeridos.
¿Qué referencias se utilizan en España?
La UNE‑EN 12193 establece criterios técnicos de iluminación deportiva. Las fichas NIDE recogen requisitos para deportes e instalaciones concretos. También deben revisarse el pliego y las exigencias de la competición.
