El Ayuntamiento de Armilla ha sacado a concurso la renovación de la iluminación del Complejo Deportivo “Rafael Machado Villar”, una actuación que afectará tanto al alumbrado exterior de las pistas como a la iluminación interior del pabellón y espacios auxiliares. El contrato cuenta con un presupuesto base de licitación de 536.714,85 euros.

El proyecto permitirá sustituir buena parte de la instalación actual, basada en halogenuros metálicos, fluorescencia e incandescencia, por tecnología LED. La intervención incluye además la renovación de cuadros eléctricos, sistemas de protección, circuitos de distribución y la incorporación de un sistema de control programable para adaptar el alumbrado a los distintos usos deportivos.

Estado actual de la instalación

La instalación actual del complejo presenta una configuración heterogénea, con diferentes tecnologías de iluminación según el espacio y el uso de cada zona. Esta diversidad de equipos, unida al encendido manual, limita la eficiencia energética, complica la gestión del alumbrado y reduce la capacidad de adaptar la iluminación a las necesidades reales de la actividad deportiva.

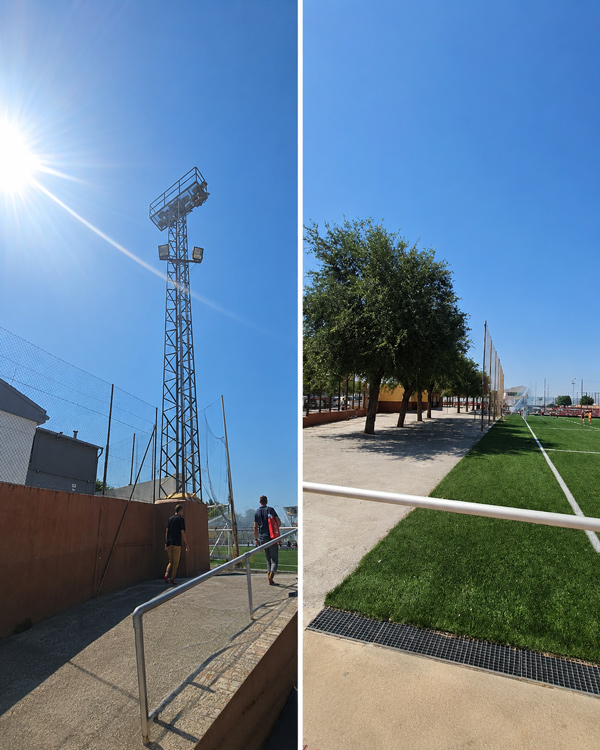

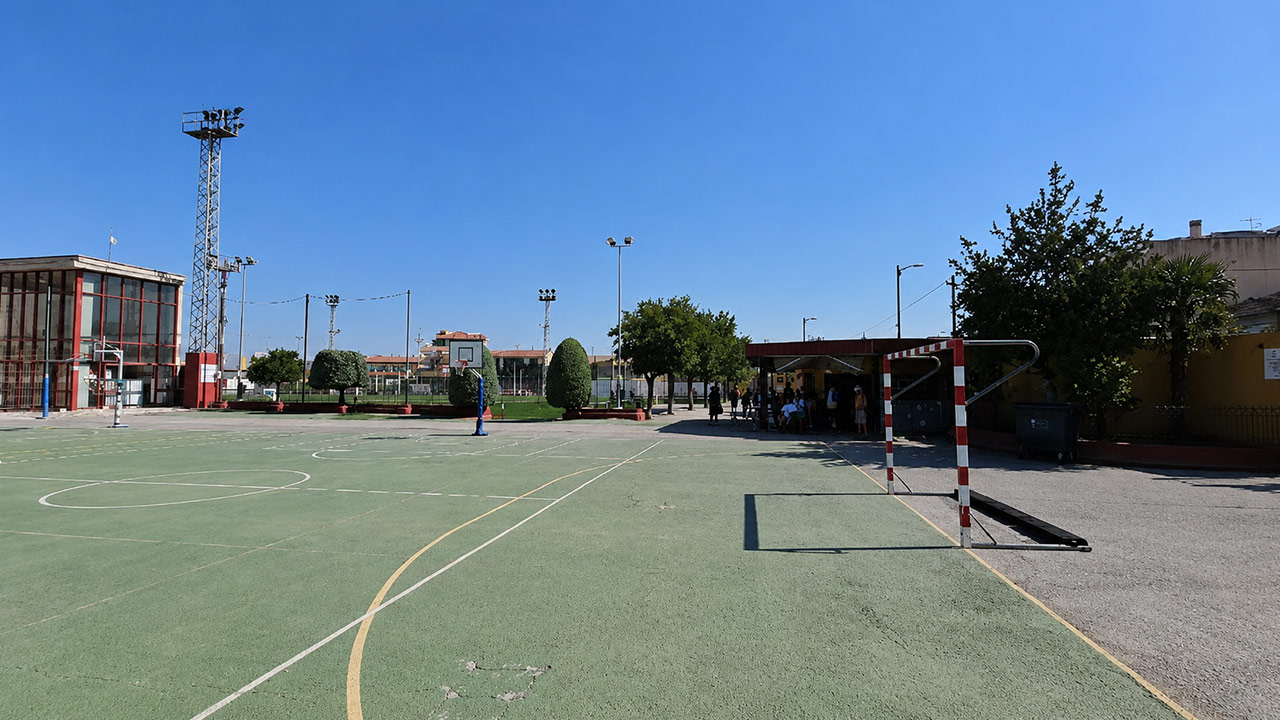

La iluminación exterior del complejo deportivo se realiza actualmente, en su mayor parte, mediante luminarias de halogenuro metálico, con potencias unitarias que oscilan entre los 200 W y los 2.000 W. Se trata de equipos con consumos elevados frente a las prestaciones que ofrecen las soluciones LED actuales. Además, la instalación no dispone de sistemas de apoyo mediante energías renovables, como generación fotovoltaica.

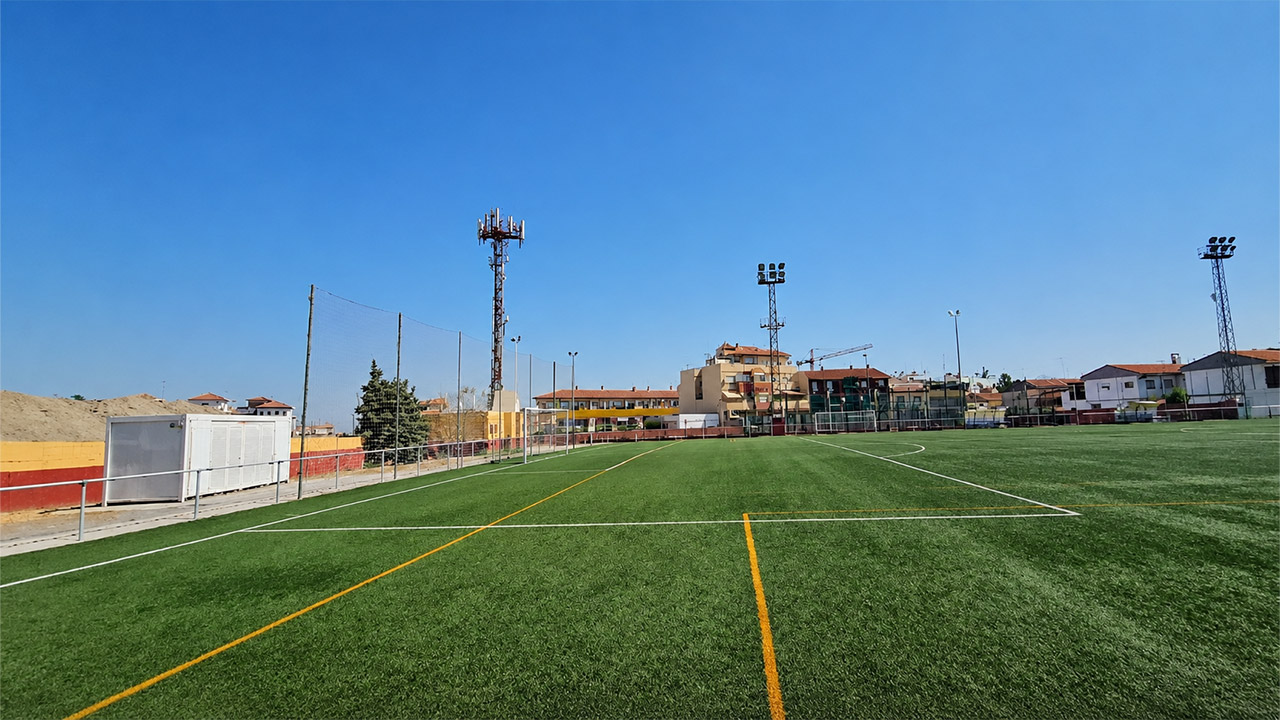

En conjunto, el alumbrado exterior cuenta con 64 luminarias y una potencia instalada de 59,38 kW. El campo de fútbol concentra la mayor parte de esta carga, con 24 proyectores de halogenuro metálico que suman 48 kW, lo que representa aproximadamente el 80,84% de la potencia total del alumbrado exterior.

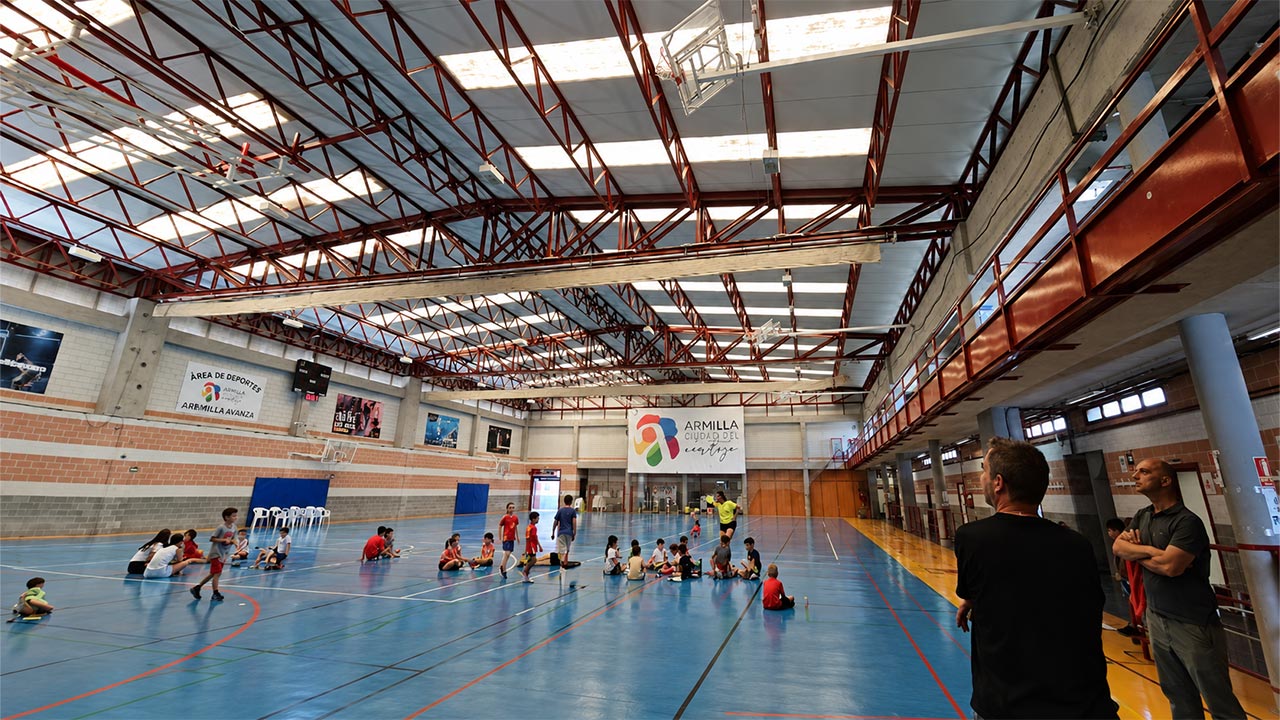

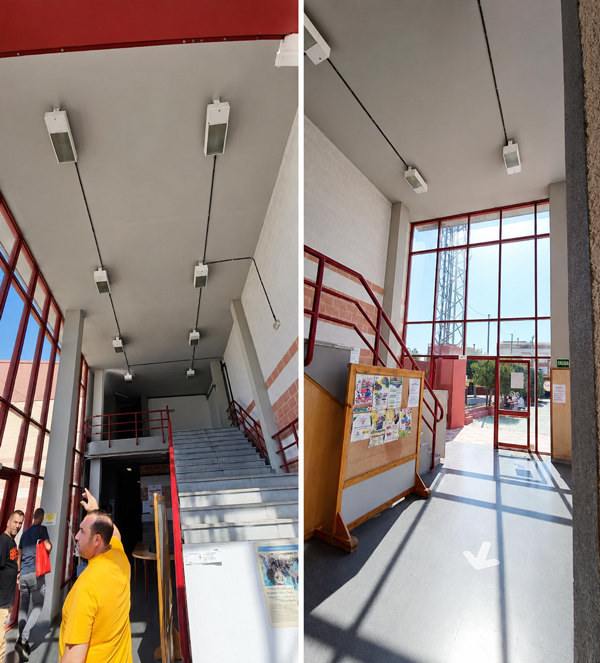

Por su parte, la iluminación interior del complejo deportivo se realiza actualmente mediante una combinación de luminarias de halogenuro metálico, tubos fluorescentes y puntos incandescentes. Las potencias unitarias oscilan entre los 20 W y los 400 W, valores elevados si se comparan con las prestaciones de las soluciones LED actuales. La instalación tampoco cuenta con sistemas de apoyo mediante energías renovables, como generación fotovoltaica.

En el caso de los vestuarios situados en el exterior del pabellón, la iluminación existente también se basa principalmente en equipos fluorescentes e incandescentes. En conjunto, el alumbrado interior del complejo cuenta con 129 luminarias y una potencia instalada de 19,04 kW.

Alcance de la actuación a realizar

La actuación contempla la renovación de la instalación de iluminación exterior e interior mediante luminarias LED de mayor eficacia luminosa, con el objetivo de alcanzar niveles luminotécnicos iguales o superiores a los actuales con un consumo más ajustado.

La simulación de las nuevas luminarias se ha realizado tomando como referencia el número de puntos de luz existentes y su posición original, con el fin de adaptar la solución proyectada a la configuración actual del complejo.

En las siguientes tablas puede observar el número de luminarias LED a instalar para cada una de las zonas del complejo deportivo:

El nuevo sistema de alumbrado incorporará una gestión programable mediante dos controladores principales: uno para el pabellón y otro para las instalaciones exteriores. El encendido y apagado se realizará con relojes astronómicos, ajustados a la hora solar, y se combinará con botoneras manuales para activaciones puntuales durante eventos o entrenamientos fuera del horario habitual.

Además, el sistema permitirá regular el flujo luminoso según el uso de cada espacio, con modos específicos para entrenamiento, competición, mantenimiento o limpieza, adaptando la iluminación a la ocupación real y reduciendo consumos innecesarios.

Plazos y criterios de valoración

El plazo total que se ha definido para realizar todas las acciones que se contemplan en el contrato es de 12 semanas, a contar desde el acta de comprobación del replanteo.

Las empresas interesadas en participar en la licitación tienen hasta el próximo 27 de julio como fecha límite para presentar sus ofertas. Los criterios que se han definido para la valoración de las mismas se detallan a continuación:

• Oferta económica: hasta 60 puntos
• Reducción del plazo de ejecución de la obra: hasta 30 puntos
• Disposición de Acreditación Certificaciones ISO o equivalente: hasta 10 puntos

Puede acceder a esta licitación, y al resto de concursos relacionados con proyectos de alumbrado e iluminación haciendo clic en la siguiente imagen:

Imagenes: Proyecto de sustitución iluminación Complejo Deportivo Rafael Machado Villar (PPT de la licitación)
