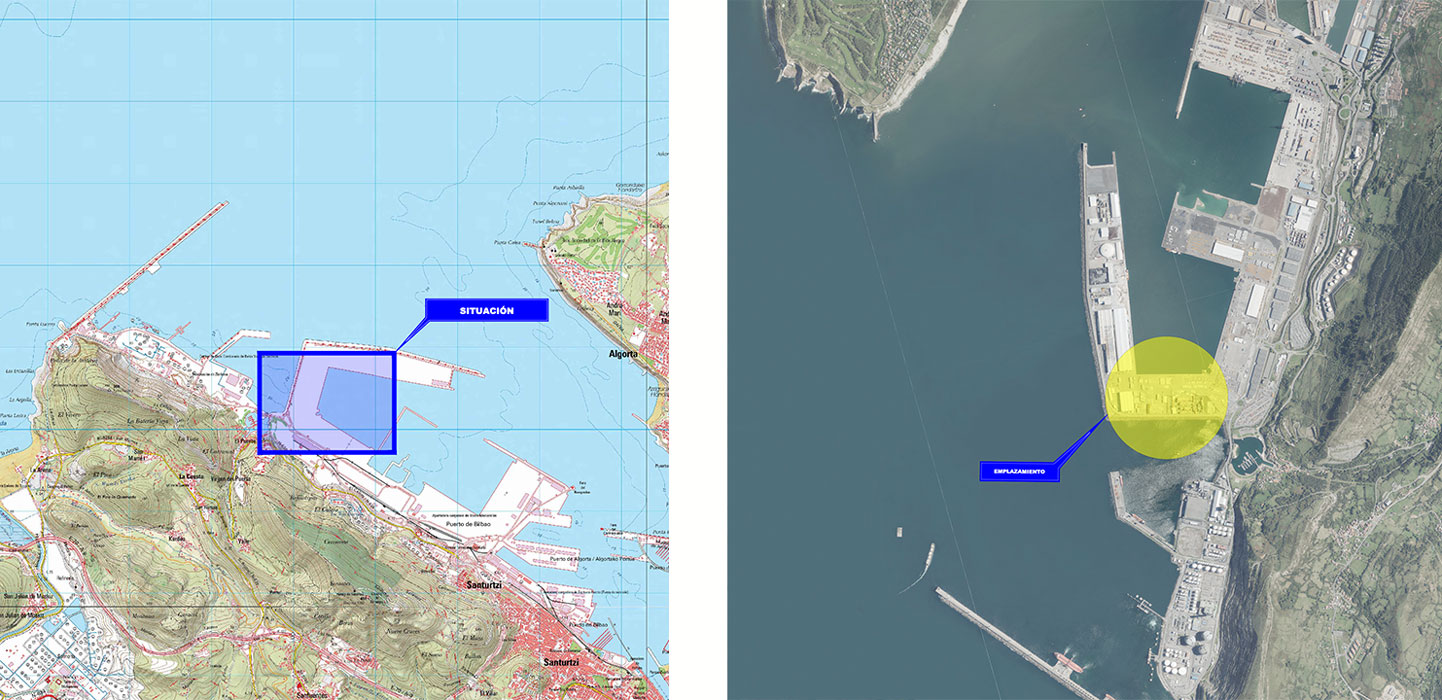

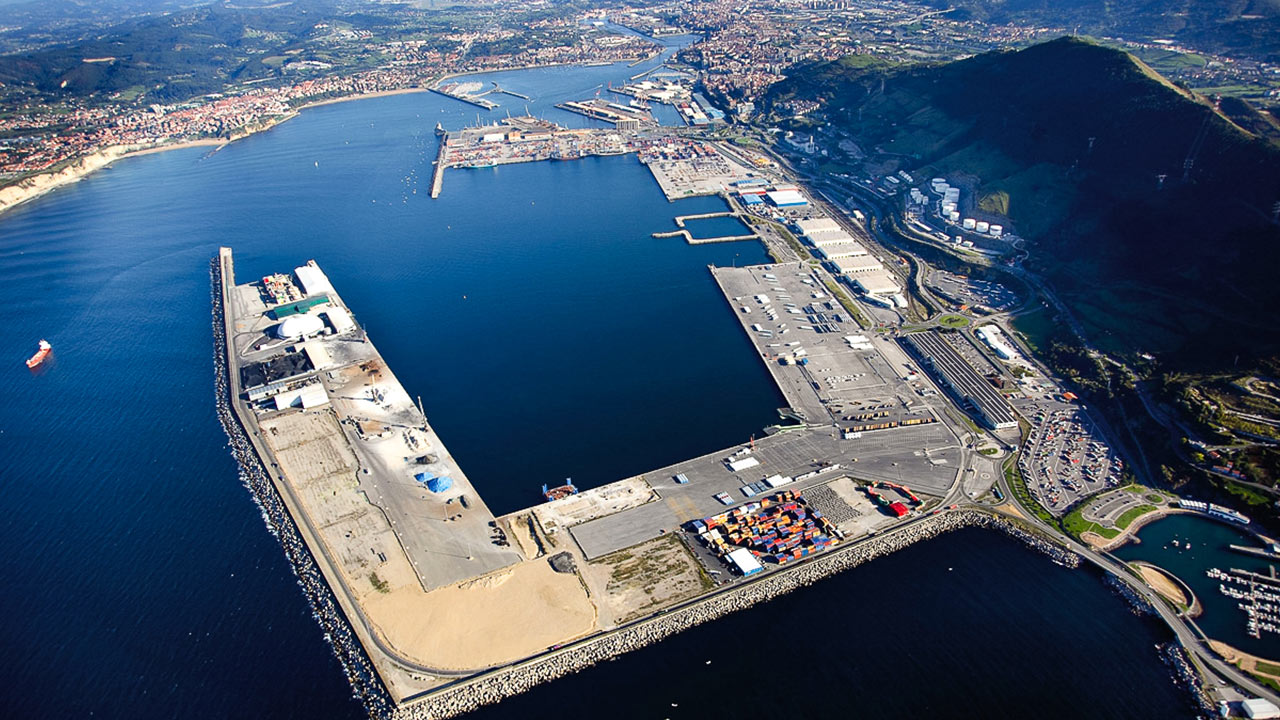

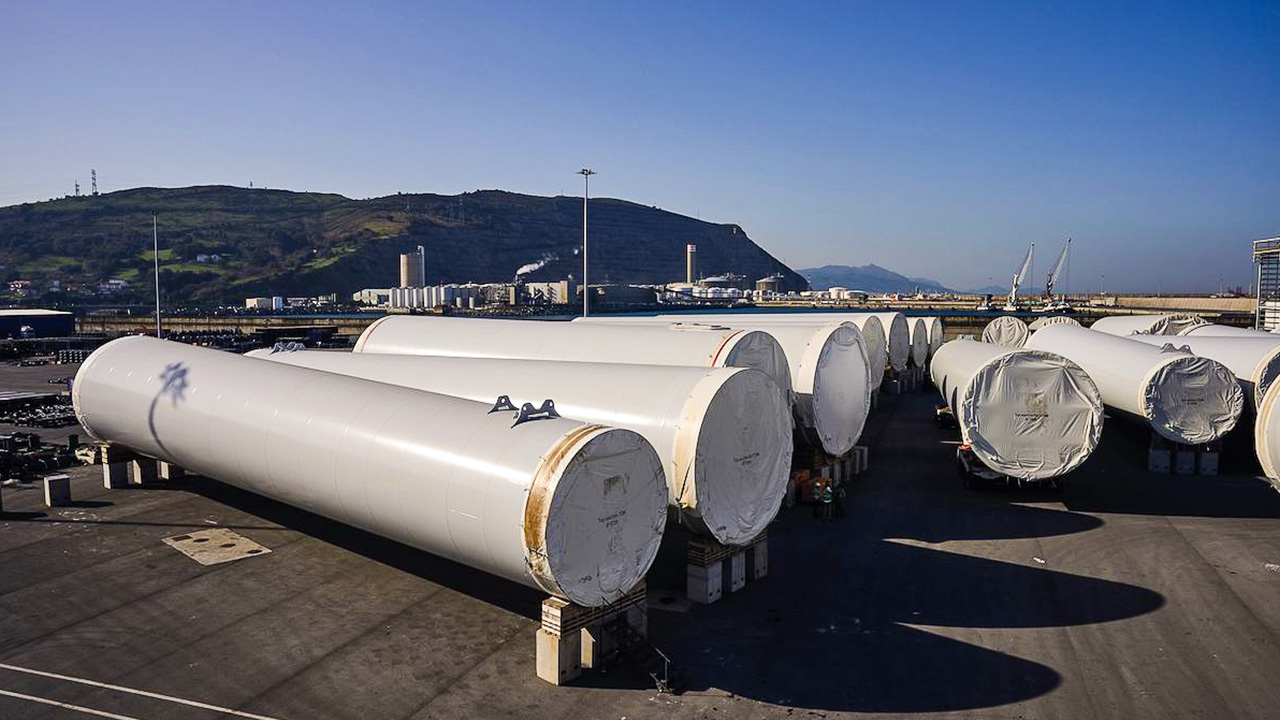

El muelle AZ3 del Puerto de Bilbao se prepara para renovar su infraestructura eléctrica y de iluminación exterior mediante un proyecto que combinará nuevas torres de alumbrado, proyectores LED de alta potencia y un sistema de gestión inteligente de la instalación.

La Autoridad Portuaria de Bilbao acaba de sacar a concurso esta actuación, con un presupuesto base de licitación de 1.693.184,50 euros, que permitirá dotar al muelle de una nueva red eléctrica de baja tensión y modernizar sus condiciones de iluminación, adaptándolas a las necesidades de las operaciones portuarias y al tráfico de mercancías.

La intervención contempla el aprovechamiento de las torres de alumbrado existentes, la incorporación de nuevas estructuras de 30 metros de altura y la instalación de proyectores LED de aproximadamente 1.200 W. Además, se implantará un sistema de control centralizado basado en los protocolos KNX y DALI, que permitirá gestionar el funcionamiento del alumbrado y facilitar su supervisión desde la infraestructura de comunicaciones del puerto.

Alcance del proyecto

La actuación incluye la ejecución de una nueva red de distribución eléctrica de baja tensión a 400 V, destinada principalmente a alimentar el alumbrado exterior del muelle. La instalación partirá de una Caja General de Protección y Medida (CGPM), situada junto al centro de transformación, desde la que se alimentará un cuadro general de cabecera conectado a dos subcuadros de alumbrado exterior.

Estos últimos se ubicarán junto a las torres de iluminación números 5 y 2, respectivamente, y permitirán distribuir la energía hacia las torres existentes y las nuevas, además de alimentar los equipos de control y comunicaciones y los servicios auxiliares de la instalación.

En cuanto a la iluminación, el proyecto contempla la utilización de proyectores LED de aproximadamente 1.200 W instalados sobre torres de corona móvil de 30 metros de altura. Las torres existentes, que alcanzan una altura útil de 32 metros al estar apoyadas sobre cimentaciones superficiales de dos metros, se aprovecharán adaptando la disposición de los proyectores a sus características estructurales. Las nuevas torres se ejecutarán sobre cimentaciones enterradas.

El sistema de corona móvil permitirá descender los proyectores para facilitar las operaciones de mantenimiento. Asimismo, cada luminaria incorporará dos visores de apantallamiento, uno por módulo LED, destinados a reducir la emisión de luz hacia el hemisferio superior y limitar la dispersión lumínica fuera de las zonas de trabajo.

El diseño luminotécnico establece diferentes niveles de iluminación según las características de cada espacio. Para la explanada portuaria se fija una iluminancia de 50 lux, conforme al referencial de calidad de servicio para el tráfico de mercancía convencional. Por su parte, la zona del cantil deberá alcanzar una iluminancia media de 20 lux, con una uniformidad de 0,25, un índice de deslumbramiento GR de 55 y un índice de reproducción cromática Ra de 40, de acuerdo con los criterios de la norma UNE-EN 12464-2.

Otro de los elementos destacados del proyecto es la incorporación de un sistema de control centralizado basado en KNX, combinado con el protocolo DALI para la gestión de los proyectores. La solución permitirá a la Autoridad Portuaria supervisar y controlar el alumbrado del cantil mediante una infraestructura de comunicaciones que integrará fibra óptica, switches industriales, routers IP y pasarelas KNX-DALI.

Estas pasarelas actuarán como enlace entre el sistema de automatización KNX y los equipos de iluminación, conectando mediante cableado DALI los proyectores de las distintas torres. La arquitectura permitirá gestionar el funcionamiento de la instalación y ofrecerá posibilidades de programación horaria, regulación de niveles luminosos y supervisión de los equipos, en función de las prestaciones finalmente configuradas.

Plazos y criterios de valoración

Se ha definido un plazo total para realizar todas las actuaciones definidas en el contrato de 12 meses, a contar desde la fecha del Acta de Replanteo.

Las empresas interesadas en participar en la licitación tienen hasta el 11 de noviembre como fecha límite para presentar sus ofertas. Los criterios que se han definido para la valoración de las mismas son los siguientes:

• Criterios evaluables por juicio de valor: hasta 60 puntos
  • Memoria constructiva: hasta 43,64 ptos
  • Programa de trabajo: hasta 12,27 ptos
  • Memoria ambiental : hasta 4,09 ptos
• Criterios cuantificables mediante aplicación de fórmulas: hasta 40 puntos
  • Oferta económica: hasta 40 ptos
