La fachada de la sede del Ministerio de Sanidad, situada en el número 18-20 del Paseo del Prado de Madrid, será objeto de una renovación completa de su sistema de iluminación ornamental tras la publicación de un nuevo contrato de obras para sustituir tanto las luminarias como la instalación eléctrica existente.

El proyecto, que sale a licitación con un presupuesto base de 192.652,18 euros, pretende recuperar el alumbrado arquitectónico de este edificio institucional, actualmente fuera de servicio debido a la obsolescencia de sus instalaciones.

El inmueble, construido entre 1950 y 1955, cuenta con una torre central de 18 plantas —16 sobre rasante y dos niveles de sótano— y combina en su estructura materiales como ladrillo, granito, piedra caliza y hormigón armado. Desde su concepción original, el edificio incorporaba un sistema específico de iluminación de fachada destinado a reforzar su presencia nocturna en uno de los ejes urbanos más representativos de Madrid. De hecho, el proyecto original de la denominada Casa Sindical incluía en su memoria técnica un apartado específico dedicado a la iluminación exterior del edificio, acompañado de un presupuesto detallado para su ejecución.

A lo largo de las décadas, este sistema se mantuvo operativo mediante diversas renovaciones parciales, aunque conservando tanto la ubicación como el concepto de iluminación original. Sin embargo, el paso del tiempo y la evolución tecnológica han provocado que la instalación haya quedado finalmente en desuso. Actualmente existe un sistema de iluminación en la fachada de la torre central que no funciona, lo que ha motivado la redacción del nuevo proyecto de renovación.

El objetivo de la actuación es, por tanto, sustituir el sistema existente por otro de características similares en cuanto a disposición y dimensiones, pero basado en tecnología actual, lo que permitirá volver a iluminar el edificio y mejorar su integración en el paisaje nocturno del entorno del Paseo del Prado. Al mismo tiempo, la intervención deberá preservar la imagen arquitectónica de la fachada, manteniendo las dimensiones de las luminarias actuales y reutilizando sus envolventes para evitar alteraciones visibles en el edificio.

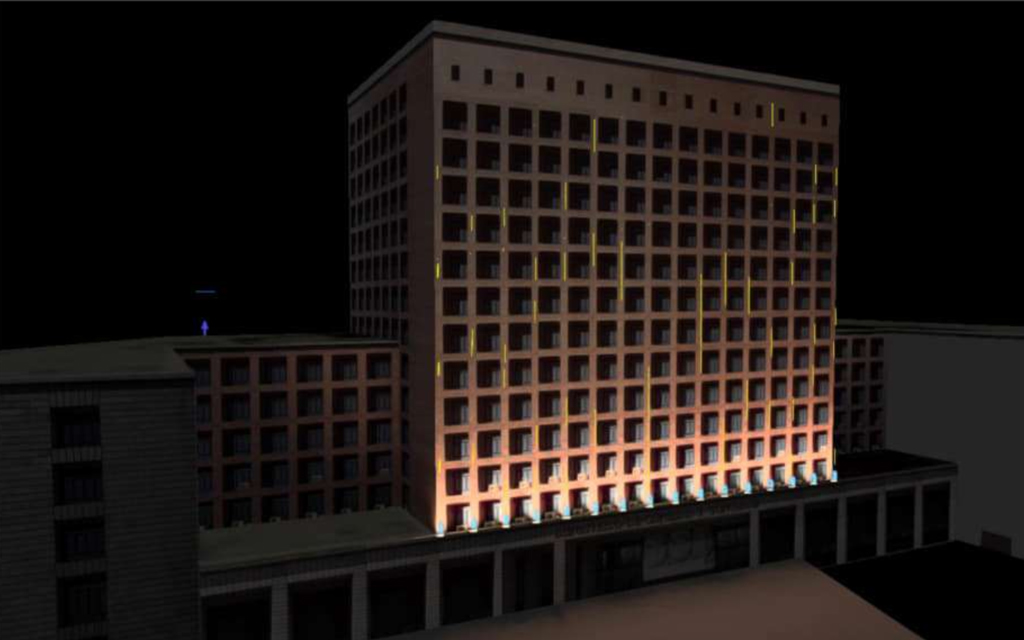

Asimismo, el nuevo sistema incorporará luminarias LED con tecnología RGBWM capaces de generar distintas escenas cromáticas, lo que permitirá adaptar la iluminación del edificio a diferentes ocasiones o eventos institucionales y contribuir a mejorar el ambiente nocturno del entorno del Paseo del Prado.

Solución a instalar

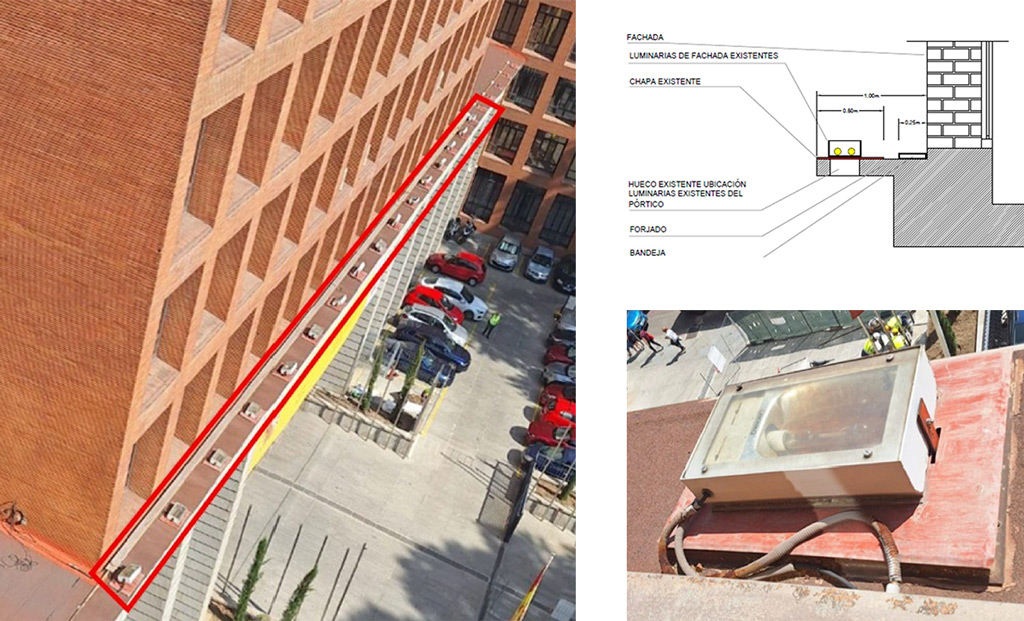

La instalación actual objeto del proyecto está compuesta por 16 luminarias exteriores conectadas a través de un cableado cuyo origen se encuentra en el cuadro de fachada situado en el área de control de la planta baja del edificio.

El nuevo diseño plantea una ampliación significativa del sistema. En una primera fase se instalarán 32 luminarias exteriores, distribuidas en dos filas de 16 unidades cada una. Cada luminaria tendrá una potencia de 150 W y utilizará tecnología LED RGBWM, lo que permitirá generar iluminación dinámica en distintos colores.

La potencia total prevista para esta primera fase será de aproximadamente 4.800 W. No obstante, el proyecto contempla desde el inicio la posibilidad de ampliar la instalación hasta un total de 48 luminarias. En ese caso, la potencia instalada alcanzaría los 7.200 W.

Para garantizar esta posibilidad de crecimiento, la instalación eléctrica se dimensionará con tres circuitos independientes de alumbrado exterior, cada uno preparado para una potencia máxima de 2.880 W. La potencia total de cálculo de la instalación se sitúa en 8.640 W, lo que proporciona margen suficiente para futuras ampliaciones.

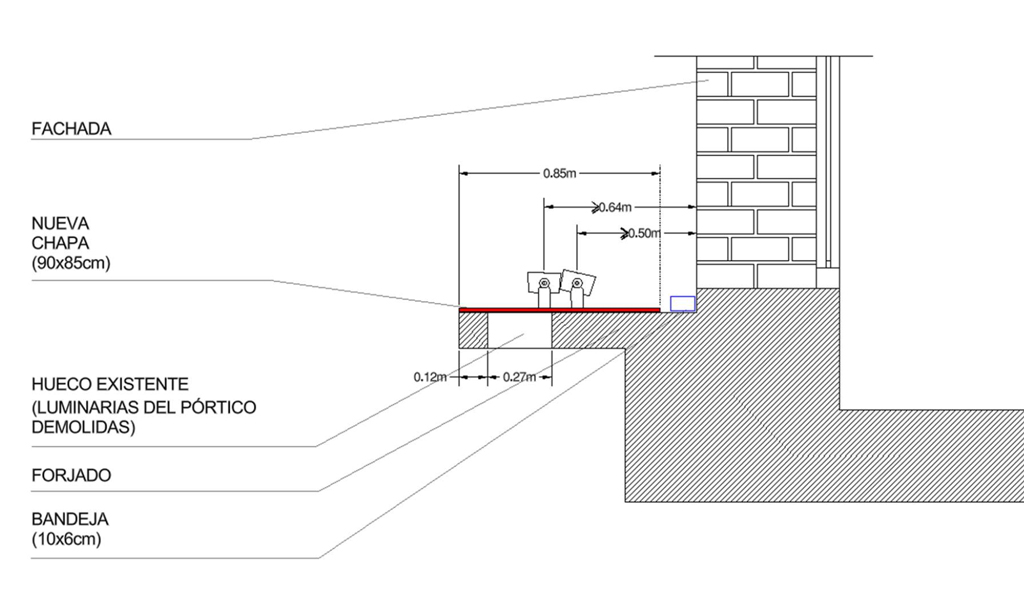

La solución planteada aprovecha las envolventes existentes con el objetivo de mantener inalterado el aspecto visual de la fachada. El hueco actual, cubierto por una chapa estructural, servirá de soporte para la instalación de una caja metálica que alojará dos luminarias de fachada. La disposición, orientación y dimensiones de estos elementos se ajustarán a la configuración definida en el proyecto, garantizando su correcta integración en el conjunto arquitectónico (ver imagen).

Plazos y criterios de valoración

Se ha estimado una duración total para realizar todas las actuaciones incluidas en el contrato de 16 semanas, a contar desde el día siguiente a la fecha de formalización del mismo.

Las empresas interesadas en participar en la licitación tienen hasta el próximo 24 de marzo como fecha límite para presentar sus ofertas. Los criterios que se han definido para la valoración de las mismas se detallan a continuación:

• Criterios que dependen de juicio de valor: hasta 25 puntos
  • Memoria descriptiva: hasta 15 ptos
  • Programa de trabajo: hasta 10 ptos
• Criterios cuantificables de forma automática: hasta 75 puntos
  • Oferta económica: hasta 60 ptos
  • Reducción del plazo de ejecución: hasta 10 ptos
  • Impartición de un curso de formación: hasta 5 ptos

Puede acceder a esta licitación, y al resto de concursos relacionados con proyectos de alumbrado e iluminación haciendo clic en la siguiente imagen:

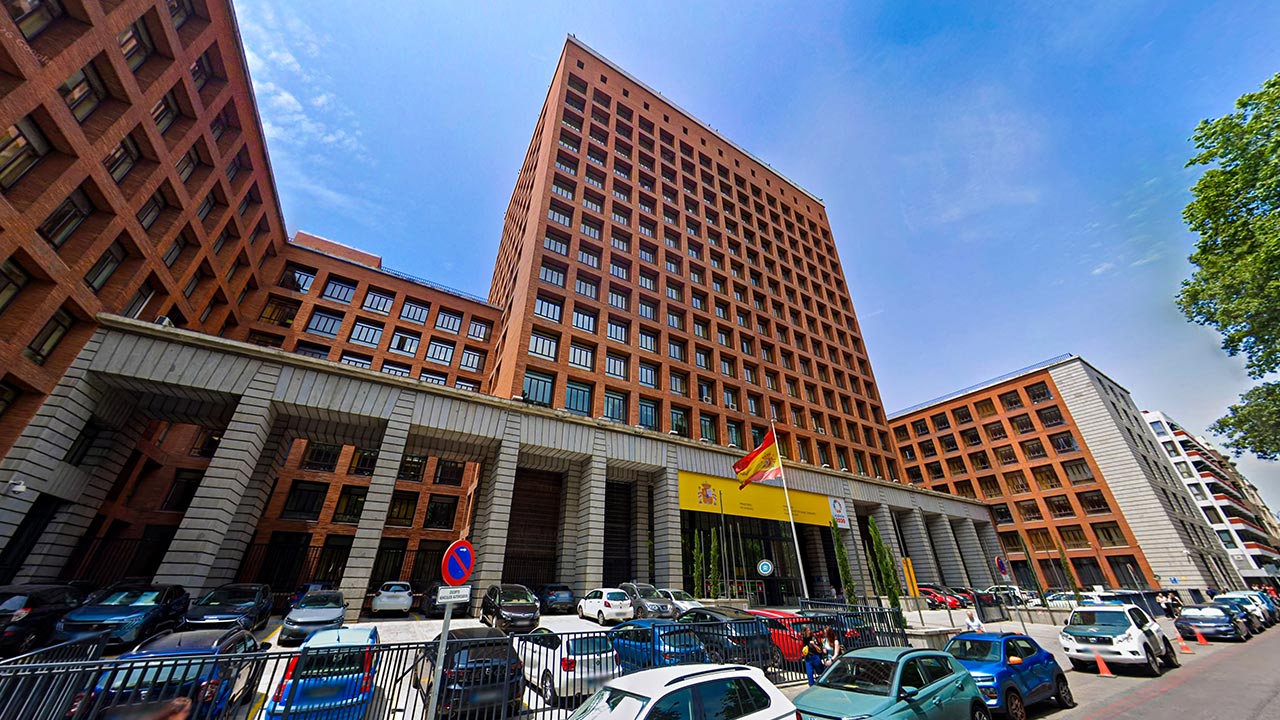

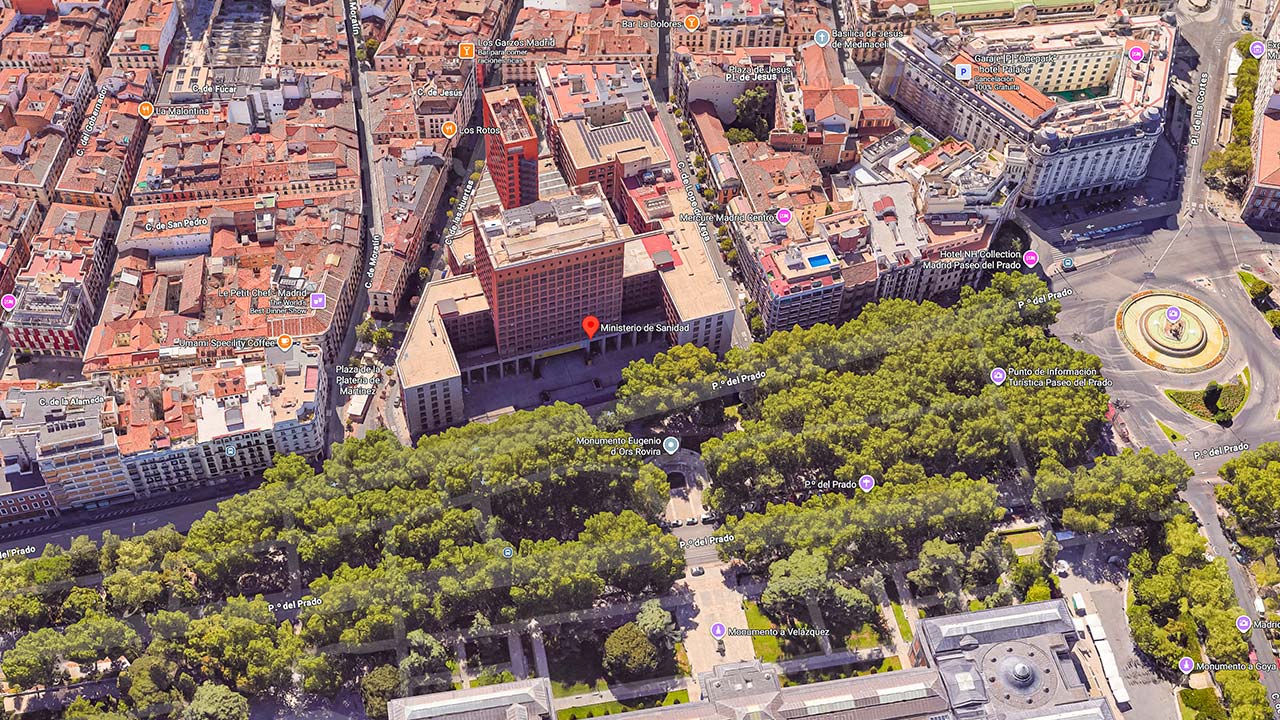

Fuente de imagen de portada: Google Maps (@Google)
