La Défense Arena de París, es la mayor pista cubierta de Europa, este espacio, diseñado por el arquitecto Christian de Portzamparc, da cabida a multitud de eventos a lo largo del año, tan diversos como partidos de la liga de rugby del Racing 92, competiciones internacionales de diferentes deportes o grandes espectáculos musicales, lo que representa un entorno complejo para el diseño de iluminación deportiva.

Uno de los eventos anuales más prestigiosos que se celebra en este escenario, es el torneo del ATP World Tour.  El desarrollo de una actividad de tenis profesional conforme a los estándares ATP, requiere un equilibrio entre rendimiento deportivo, calidad visual para loa espectadores y retrasmisión televisiva, y flexibilidad operativa.

Para responder a estas necesidades, se desarrolló una solución temporal como sistema integrado, que garantiza altos niveles de rendimiento y rápida implementación.

Un entorno indoor multifuncional de alto rendimiento

La creciente multifuncionalidad de los grandes pabellones deportivos indoor está redefiniendo los requerimientos de la iluminación deportiva. Las instalaciones ya no están dedicadas a una sola disciplina, sino diseñadas para adaptarse plenamente a los requerimientos de cada actividad.

Paris La Défense Arena ejemplifica esta evolución, albergando eventos deportivos, espectáculos y producciones televisivas dentro de una misma infraestructura.

En este contexto, la introducción del tenis de alto nivel pone de manifiesto una necesidad clave: garantizar condiciones visuales óptimas, manteniendo la compatibilidad con los requisitos de grabación y del propio espacio.

Restricciones arquitectónicas y estrategia de instalación

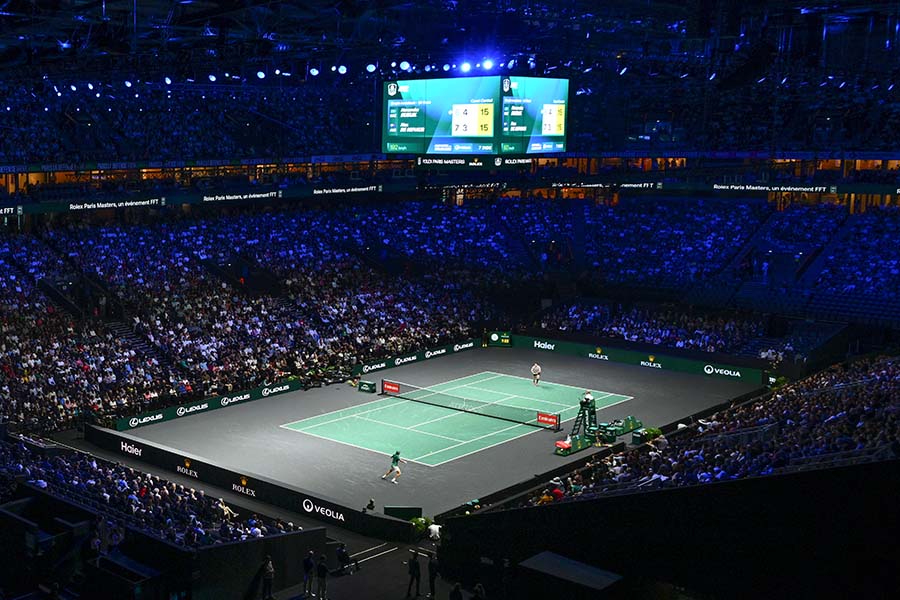

El objetivo era el de iluminar la pista central, las 3 pistas secundarias y las zonas de entrenamiento y calentamiento.

Una de las limitaciones consistía, por la propia geometría del recinto, en las importantes restricciones para la ubicación de luminarias. Por un lado, una instalación central a baja altura no era posible, tampoco era viable una iluminación cenital ya que reduciría el confort visual de los jugadores.

Por tanto, se adoptó una estrategia de instalación perimetral utilizando elementos de apoyo: pasarelas, estructuras laterales y puentes técnicos. Esta configuración permite una cobertura completa desde posiciones no centrales.

Control óptico y distribución asimétrica

Los requisitos del proyecto definidos en los protocolos ATP 2025 requieren, para la pista central y otras 3 pistas de juego, valores de iluminancia superiores a los 2000 lux en los 15 puntos oficiales de medición.

Además, requiere altos valores de iluminancia vertical definidos por la posición de las cámaras y los ángulos de grabación.

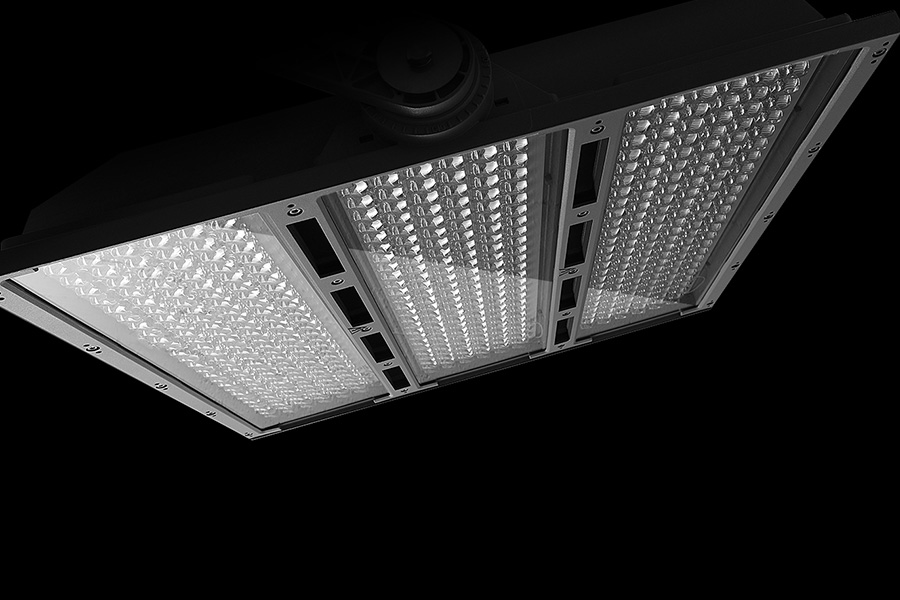

Para cumplir con todos estos requisitos, en un entorno con condiciones de trabajo intensivas y con la mayor eficiencia energética, se utilizaron un total de 81 unidades WIN PRO L3; proyector LED de alta potencia con ópticas asimétricas, de la marca PERFORMANCE iN LIGHTING Powered by Gewiss. A diferencia de otras soluciones de haz amplio, estas ópticas permiten la distribución direccional desde posiciones periféricas manteniendo la uniformidad. Se utilizó una única tipología óptica asimétrica (A32) para garantizar precisión de la luz, uniformidad del campo y control del deslumbramiento

La combinación de este tipo de óptica con la instalación perimetral, resulta en una orientación del proyector prácticamente horizontal lo que mejora el confort visual de público y jugadores al reducir la superficie luminosa aparente y reducir por tanto su deslumbramiento.

Integración para retransmisiones por televisión y uso multifuncional

El sistema está diseñado para las retransmisiones televisivas en alta definición, incluyendo cámara lenta y configuraciones multicámara.

Los niveles de iluminancia vertical se definen según posiciones de cámara y ángulos de grabación. La ausencia de flicker garantiza compatibilidad con captación de alta velocidad.

Todo el sistema es controlado mediante protocolo de control DMX que garantiza los niveles requeridos y a la vez permite la creación de transiciones dinámicas totalmente alineadas con la identidad del evento.

Eficiencia operativa y rapidez de instalación

La elección de un único tipo de luminaria y una única óptica, optimiza la logística y simplifica la gestión técnica considerando también la instalación y desmontaje parcial antes y después de cada torneo.

Los proyectores llegan al recinto en contenedores individuales, precableados y con un conector rápido. Se realiza el apuntado de los proyectores en el suelo y se eleva la estructura mediante una plataforma hasta una altura de 23 metros donde se finaliza la instalación a través de pasarelas técnicas.

El resultado es una reducción significativa del tiempo de instalación y de la complejidad operativa.

Rendimiento lumínico

El sistema garantiza condiciones visuales de alto nivel en todas las áreas de juego.

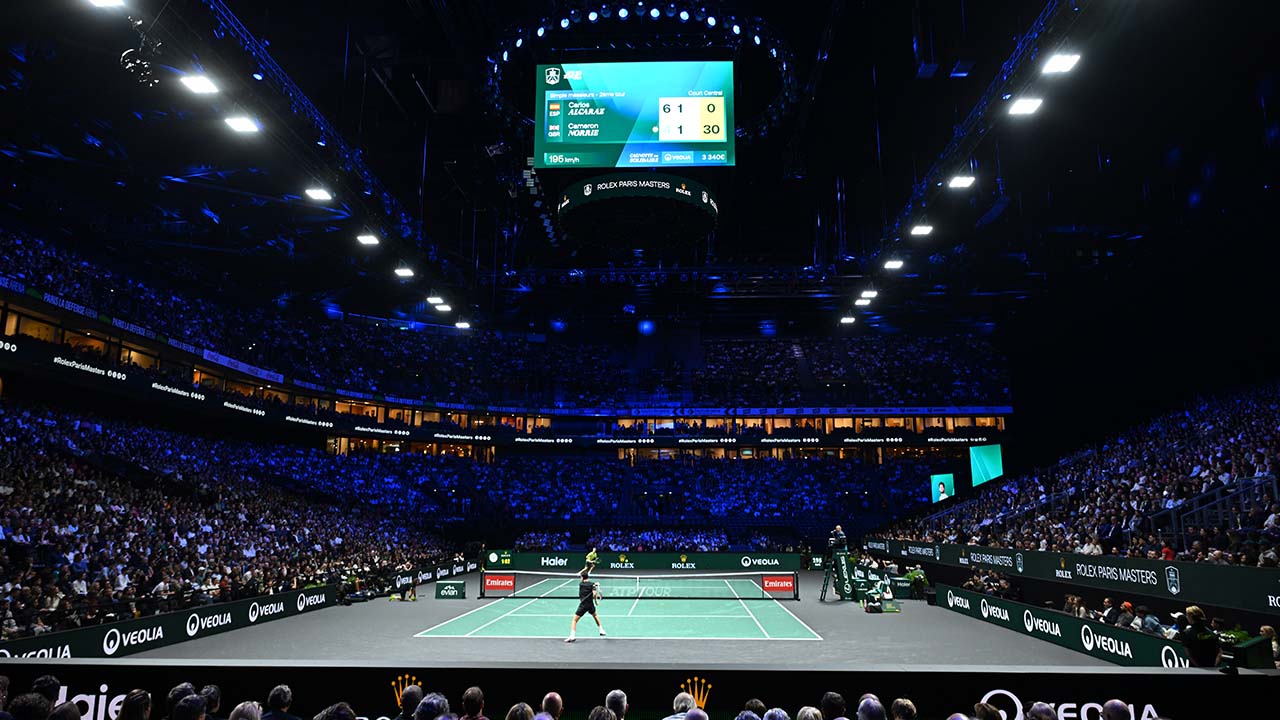

La pista central supera los 2600 lux con una uniformidad superior a 0,82.

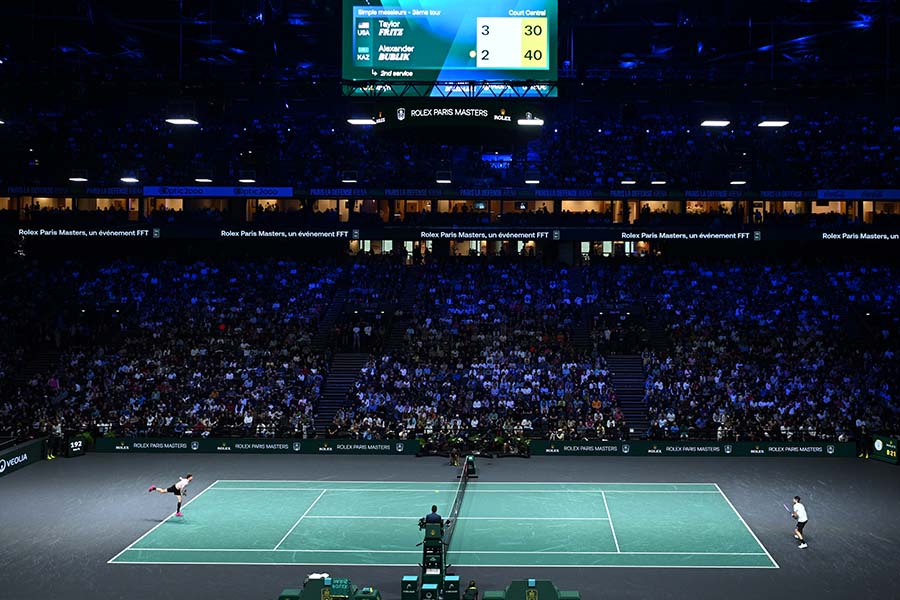

Las pistas secundarias superan los 2200 lux con uniformidades de 0,80 y 0,92

El sistema asegura estabilidad lumínica adecuada para retrasmisión en televisión de alta definición.

Conclusión

El proyecto refleja la creciente complejidad de los espacios multifuncionales donde deporte, entretenimiento y retrasmisión televisiva conviven. En este contexto, la iluminación evoluciona hacia un sistema dinámico capaz de adaptarse a múltiples requisitos.

La combinación de ópticas asimétricas, instalación perimetral y control de la distribución lumínica permite obtener resultados estables incluso en geometrías complejas.

El sistema de iluminación proporciona un entorno de juego perfectamente iluminado, capaz de cumplir los requerimientos de los deportistas y resaltar cada detalle del juego. Un sistema que cumple con los estándares internacionales de retrasmisiones televisivas y colabora en una experiencia visualmente atractiva para millones de espectadores en todo el mundo.
