La instalación de sensores y dispositivos de control fuera de las luminarias está introduciendo nuevas necesidades de protección eléctrica en los sistemas de alumbrado exterior conectado. La extensión del cableado DALI y de las líneas auxiliares de alimentación puede aumentar la exposición de estos componentes a sobretensiones transitorias inducidas por descargas atmosféricas cercanas o maniobras de conmutación en líneas eléctricas próximas.
Para abordar esta cuestión, DALI Alliance ha desarrollado la especificación DALI Part 151, que establece requisitos mínimos de protección frente a sobretensiones para dispositivos de control DALI. La especificación comienza ahora a trasladarse a productos certificados, proporcionando a los fabricantes un marco técnico común para incorporar estas protecciones en sus soluciones de alumbrado exterior.
Uno de los productos certificados es el LUMAWISE Endurance bridge de TE Connectivity, un conjunto de conexión para sensores y dispositivos de control instalados de forma remota que incorpora protección frente a sobretensiones de 800 V, en ambas polaridades, sobre las líneas DALI y auxiliares.
Protección frente a sobretensiones en sistemas de control DALI
La evolución de los sistemas de alumbrado conectado está ampliando las posibilidades de instalación de sensores, nodos de comunicación y otros dispositivos de control. Aunque tradicionalmente estos componentes se han integrado directamente en las luminarias, determinadas aplicaciones requieren ubicarlos de forma independiente, por ejemplo, sobre postes o soportes exteriores.
Esta configuración resulta especialmente útil en luminarias ornamentales, históricas o decorativas que presentan limitaciones para integrar dispositivos de control. Sin embargo, también obliga a prolongar las líneas DALI y de alimentación auxiliar fuera de la luminaria, aumentando su exposición a perturbaciones eléctricas.
Las descargas atmosféricas próximas y las operaciones de conmutación en redes eléctricas pueden inducir impulsos de tensión en estos conductores, con el consiguiente riesgo de dañar los dispositivos electrónicos conectados.
DALI Part 151 establece un marco de requisitos para proteger estas conexiones frente a sobretensiones inducidas, facilitando a los fabricantes el diseño de soluciones adaptadas a este tipo de instalaciones. Su aplicación se centra en las interfaces DALI y las líneas auxiliares, complementando las medidas de protección eléctrica que puedan existir en la alimentación principal de las luminarias.

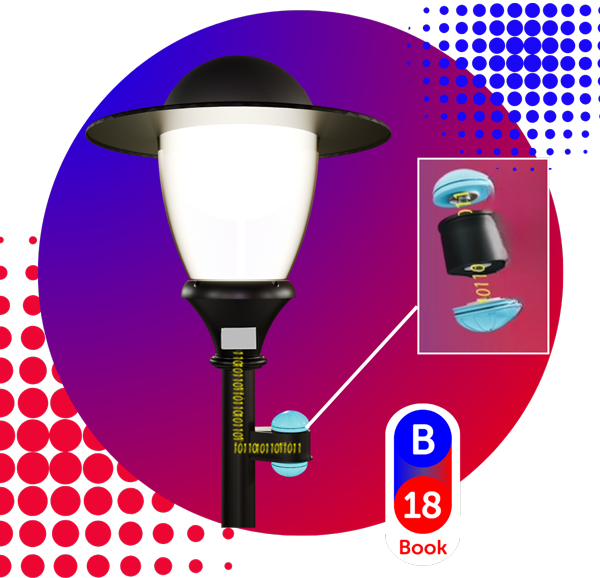

La especificación adquiere especial relevancia tras la introducción de Zhaga Book 18 Edición 4, que amplía las posibilidades de instalación de los dispositivos Zhaga-D4i mediante conjuntos de conexión montados de forma remota.
Hasta entonces, los dispositivos de control Zhaga-D4i, disponibles desde 2019, se instalaban principalmente sobre las propias luminarias, por lo que la protección de las conexiones externas frente a sobretensiones tenía una importancia menor. La posibilidad de desplazar estos componentes al poste o a otros soportes exteriores ha hecho necesario establecer requisitos específicos para estas nuevas configuraciones.
Primeros productos certificados: LUMAWISE Endurance bridge

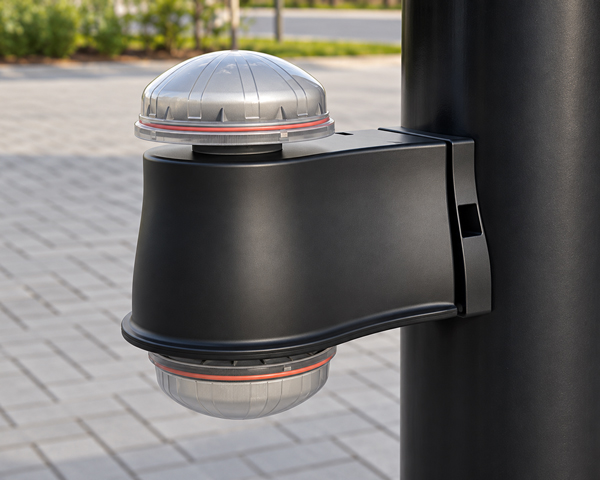

Entre los productos que ya han obtenido la certificación conforme a DALI Part 151 figura el LUMAWISE Endurance bridge de TE Connectivity, diseñado para conectar sensores y dispositivos de control instalados fuera de la luminaria.
Se trata de un conjunto de conexión que permite extender las líneas de control y alimentación hasta dispositivos montados sobre postes o paredes, incorporando protección frente a sobretensiones en los conductores DALI y auxiliares.
El fabricante declara una protección frente a impulsos de 800 V en ambas polaridades, una característica destinada a reducir los riesgos asociados a las perturbaciones eléctricas que pueden afectar a estas conexiones.
La solución está orientada a aplicaciones como el alumbrado urbano, las luminarias ornamentales y patrimoniales o las instalaciones sobre soportes de gran altura. Asimismo, permite incorporar sistemas de control a luminarias LED existentes, facilitando su modernización sin necesidad de sustituir completamente los equipos.
La certificación de este producto constituye una de las primeras aplicaciones de DALI Part 151 y refleja cómo los requisitos de protección eléctrica comienzan a integrarse en las nuevas arquitecturas de alumbrado exterior conectado.
