La iluminación arquitectónica, ornamental y deportiva demanda cada vez más soluciones capaces de combinar escenas estáticas y efectos dinámicos. En instalaciones de grandes dimensiones, donde los puntos de luz pueden encontrarse a distancias considerables, el control inalámbrico permite reducir el cableado de comunicación y simplificar la instalación

A la hora de dar solución a un proyecto ya no es necesario optar por un único sistema de control (DALI, DMX o Pixel-LED). La plataforma Casambi ofrece una solución para integrar luminarias DALI, proyectores DMX y sistemas Pixel-LED dentro de una misma infraestructura inalámbrica. De este modo, es posible seleccionar la tecnología de control más adecuada para cada zona y dar respuesta a las diferentes necesidades específicas dentro de cada proyecto, sin renunciar a una gestión coordinada de la instalación.

La configuración se hace con la facilidad que permite la App Casambi.

• Es posible integrar pulsadores y pantallas táctiles para manejar la instalación desde controles físicos.
• También pueden integrarse sensores de presencia y de luz. Los primeros permiten activar escenas según la ocupación y configurar su comportamiento cuando deja de detectarse presencia. Los sensores de luz permiten ajustar la iluminación en función de la luz natural disponible.
• Programaciones horarias y eventos en fechas específicas.
• Posibilidad de integración con otros sistemas de gestión de instalaciones y centralitas de control DALI, KNX, DMX, etc.

Instalaciones deportivas:

Además de las escenas de iluminación habituales para entrenamientos y competiciones, pueden incorporarse efectos dinámicos asociados a acontecimientos concretos, como la celebración de un gol. Para estas aplicaciones, los proyectores equipados con drivers DMX ofrecen una respuesta rápida y permiten generar cambios de iluminación y efectos dinámicos. El tiempo de transición mínimo que permite Casambi es de 0,2s–, suficiente para crear este tipo de efectos sin tener que recurrir a soluciones más costosas.

En otras zonas del complejo deportivo, como pistas de pádel o pabellones polideportivos, pueden utilizarse luminarias DALI para las funciones de iluminación.

La combinación de ambas tecnologías mediante Casambi permite adaptar el sistema de control a las necesidades de cada espacio, manteniendo una infraestructura de comunicación común.

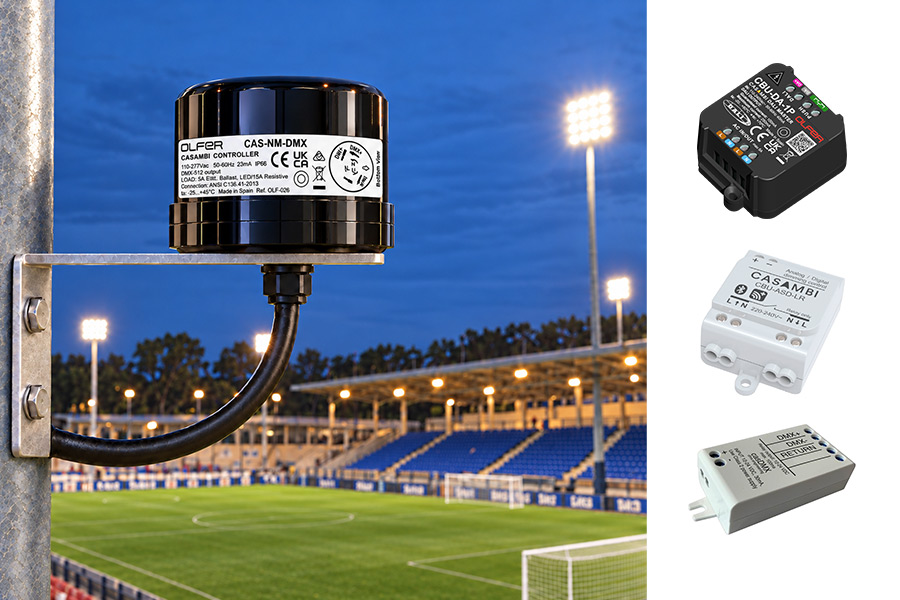

Existen controladores Casambi con salida DMX, DALI, 0-10V para uso en exteriores (en formato NEMA o ZHAGA) y otros para interiores (CBU-DA-1P, CasDMX, CBU-ASD, etc.)

Alumbrado Ornamental:

En esta aplicación normalmente se requieren escenas dinámicas con transiciones lentas y controladas. A la hora de buscar proyectores RGB/RGBW o de blanco dinámico la gama disponible se duplica al poder combinar indistintamente modelos controlados por DALI y modelos controlados por DMX.

Como novedad ya es posible incluir en las escenas el control de tiras digitales lineales (pixel-LED) gracias al dispositivo RUNNING-LIGHT-CASAMBI de nuestra representada DALCNET.

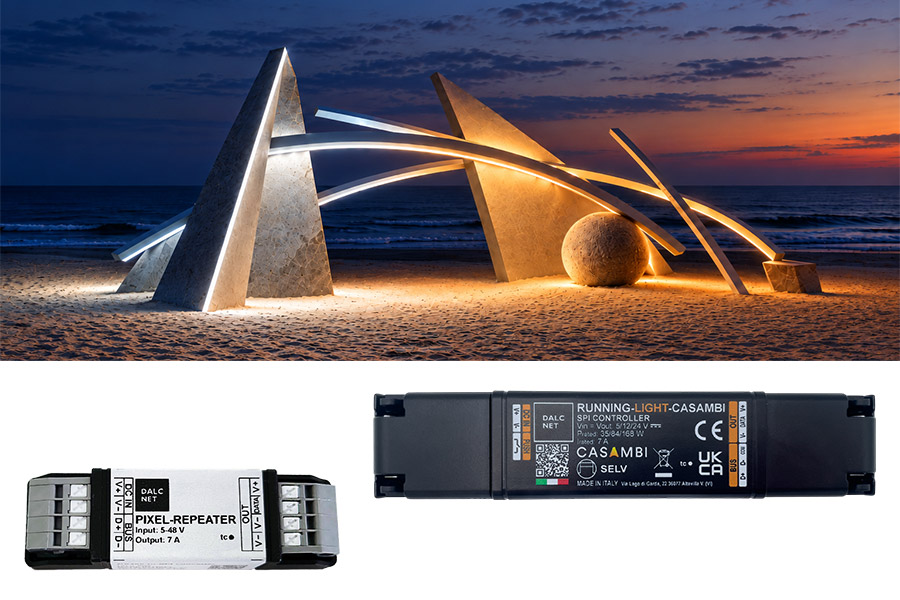

RUNNING-LIGHT-CASAMBI controla mediante SPI tiras digitales direccionables RGB, RGBW y Tunable White. Puede controlar hasta 2.000 IC-LED direccionables y permite distancias de hasta 200m mediante el uso de un repetidor PIXEL-REPEATER. Sus diferentes perfiles permiten configurar efectos de llenado, ondas y otros patrones, con parámetros como brillo, velocidad o dirección. También pueden utilizarse escenas de ambiente (moods) preestablecidas. Hay 22 disponibles y son escenas ambientales con movimientos lentos y orgánicos diseñados para entornos naturales, de bienestar, residenciales y urbanos.

Integración de múltiples sistemas de control alrededor de Casambi

El control de los diferentes equipos puede hacerse únicamente mediante Casambi, sin necesidad de masters, pero puede ser conveniente poder hacerlo también desde centralitas y consolas DALI, DMX o KNX. Casambi no obliga a sustituir los sistemas de control ya existentes en una instalación. Las centralitas y consolas DALI, DMX o KNX pueden seguir actuando como controladores, mientras que la red inalámbrica Casambi se encarga de distribuir las órdenes hasta los puntos de luz, evitando el tendido de cableado de comunicación entre ellos.

En el caso de DALI, un controlador o centralita DALI se conecta mediante su bus a un dispositivo gateway DALI-Casambi (por ejemplo, un CBU-DA-1P). Este dispositivo recibe los comandos del maestro y los traslada a la red Casambi, de modo que las escenas y regulaciones definidas en la centralita se propagan por vía inalámbrica a los nodos de la instalación. Esta solución es especialmente útil cuando ya existe una centralita o un sistema de gestión DALI que se desea conservar, o cuando se quiere ampliar una instalación en zonas de difícil cableado.

Para los sistemas basados en DMX, el dispositivo DMXcas permite incorporar a la red Casambi la señal procedente de un controlador DMX, como una consola de iluminación o un software de efectos. De este modo es posible seguir utilizando las herramientas de programación de escenas dinámicas con las que el instalador o el técnico de iluminación ya está familiarizado, y beneficiarse al mismo tiempo de la distribución inalámbrica de Casambi. Esto resulta de interés en instalaciones de gran extensión, como alumbrado ornamental, arquitectural o deportivo, donde cablear la línea DMX hasta cada proyector supondría un coste y una complejidad considerables.

De forma análoga, los sistemas de gestión de edificios, como KNX, pueden integrarse mediante una pasarela VBU-K2C-W-BI, lo que permite que una misma instalación se maneje tanto desde su sistema de gestión centralizado como desde la aplicación Casambi.

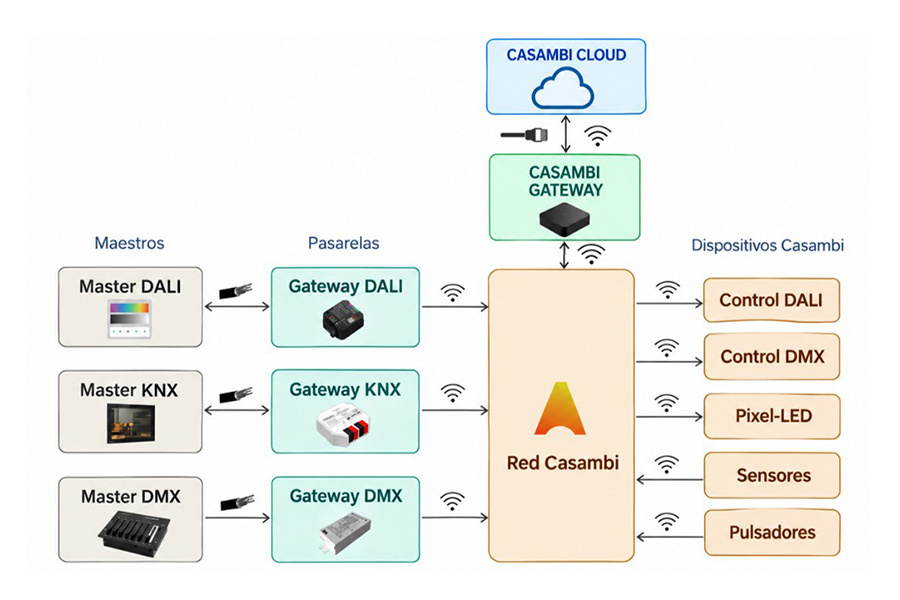

El siguiente esquema resume la arquitectura: a la izquierda, los maestros opcionales (DALI, KNX y DMX) conectados a sus respectivas pasarelas de forma cableada; en el centro, la red Casambi como medio común de comunicación; y a la derecha, los dispositivos de salida que gobiernan las luminarias DALI, los proyectores DMX y las tiras Pixel-LED, así como diferentes sensores y pulsadores Casambi. Con ello, un único proyecto puede combinar diferentes sistemas y dispositivos maestros de control en función de las necesidades de cada zona, manteniendo una configuración unificada alrededor del sistema Casambi.

La posibilidad de combinar tecnologías DALI, DMX y Pixel-LED, integrar sistemas de control existentes y utilizar una infraestructura inalámbrica común convierte a Casambi en una solución flexible para proyectos de iluminación de distinta naturaleza.
